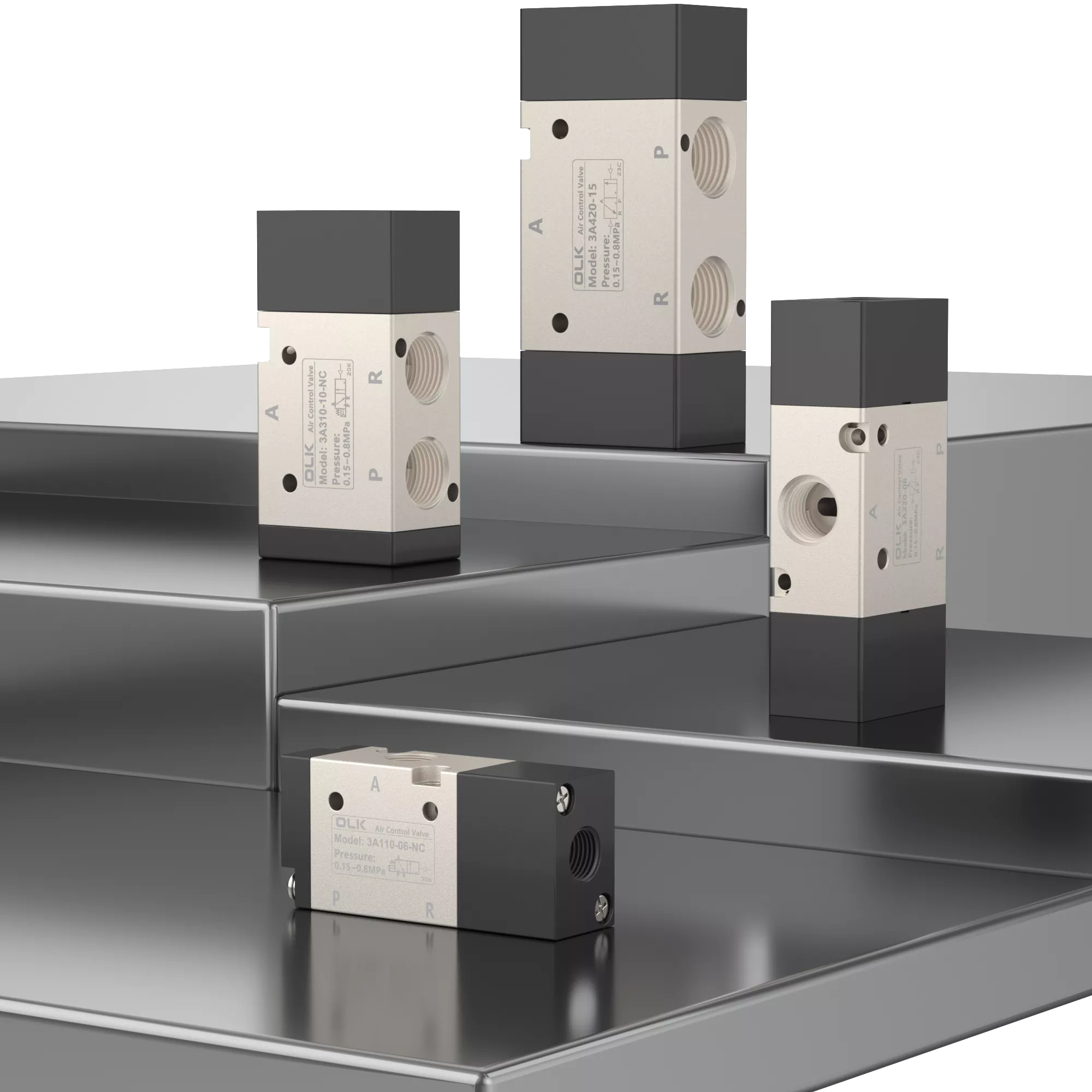

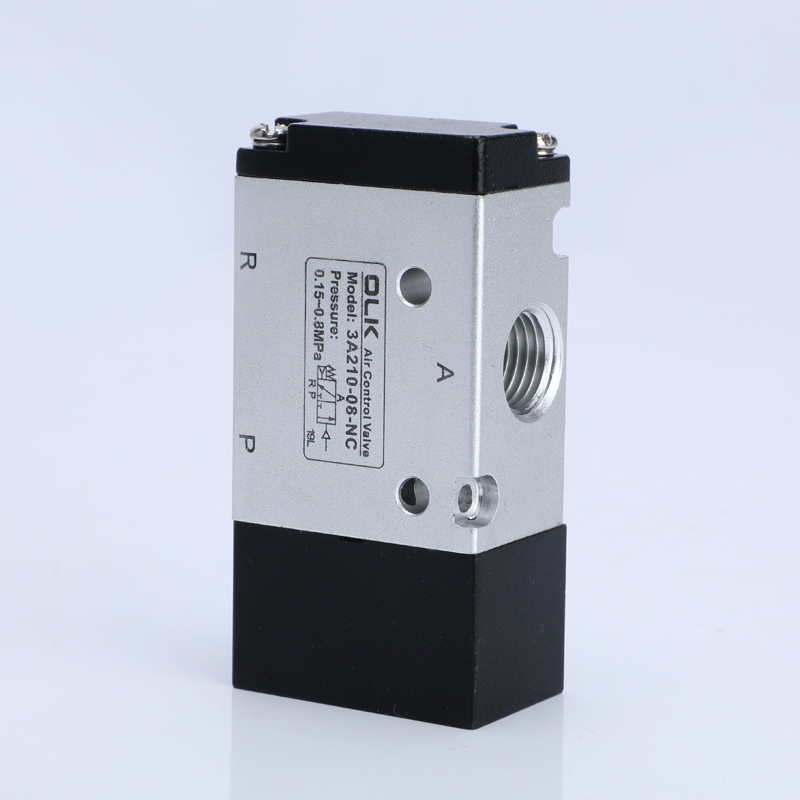

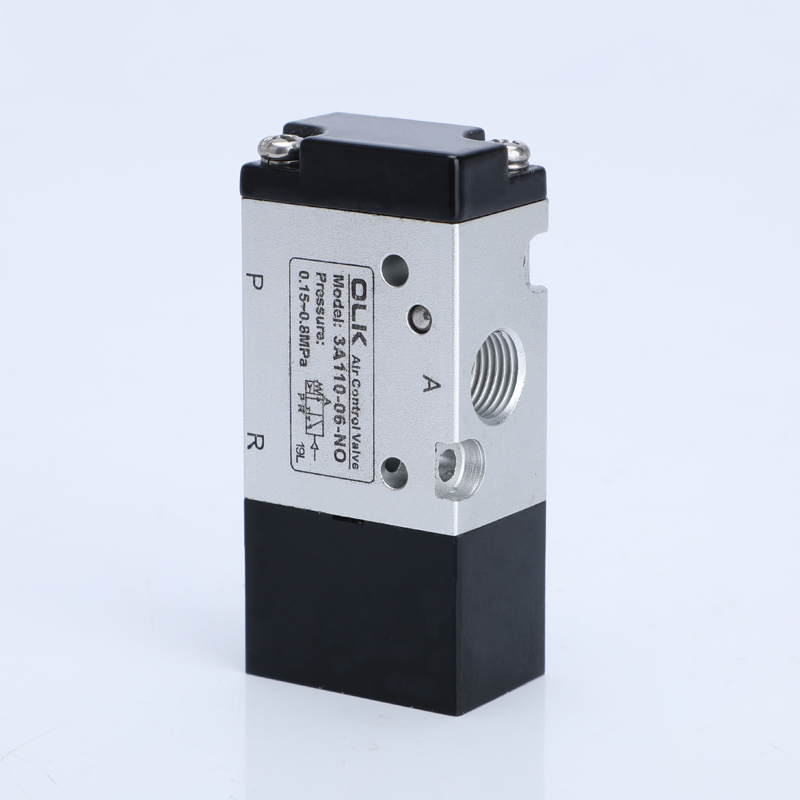

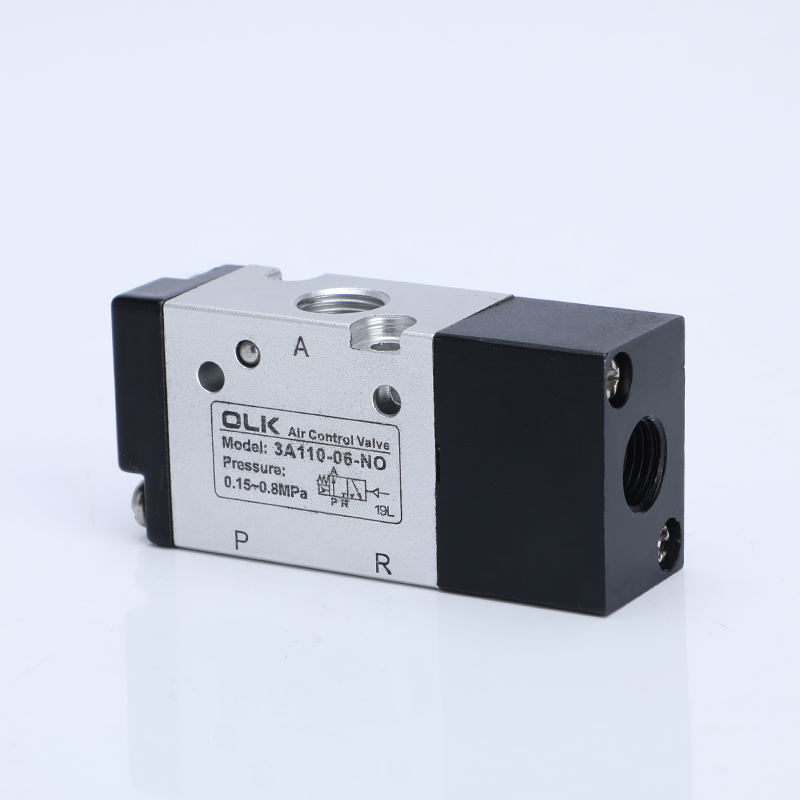

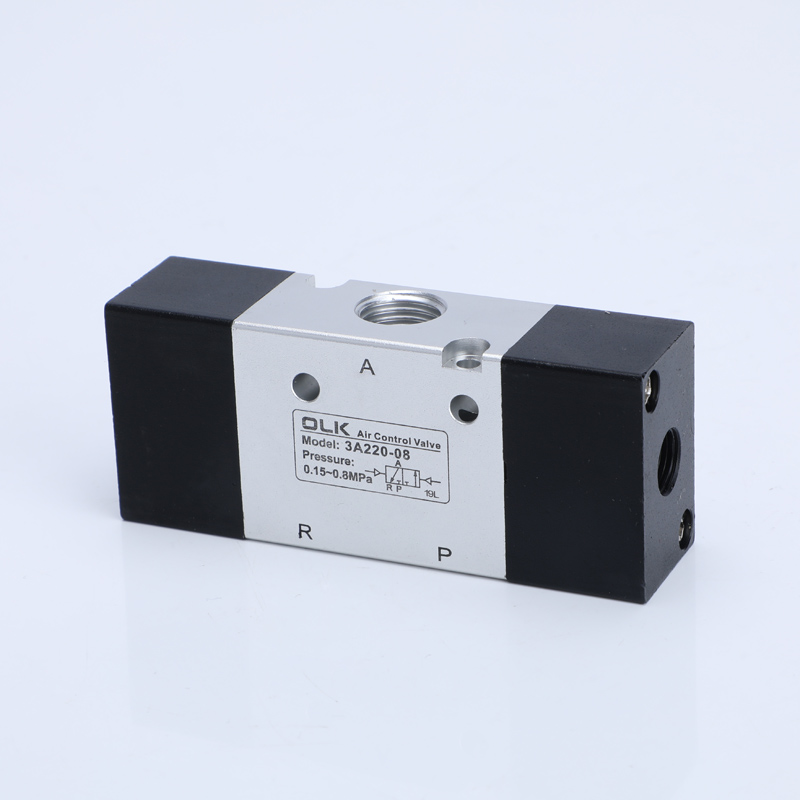

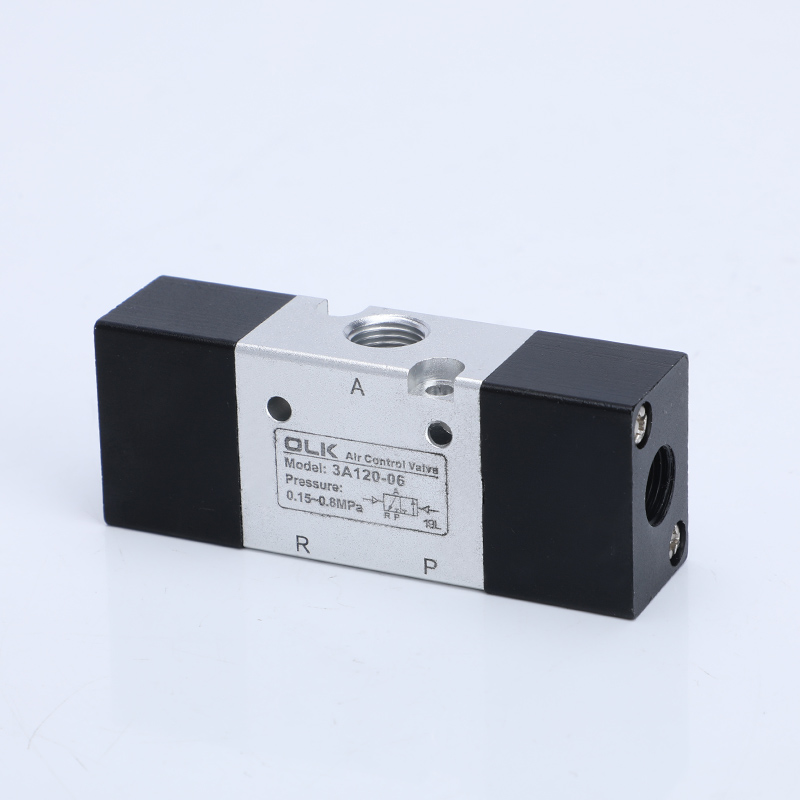

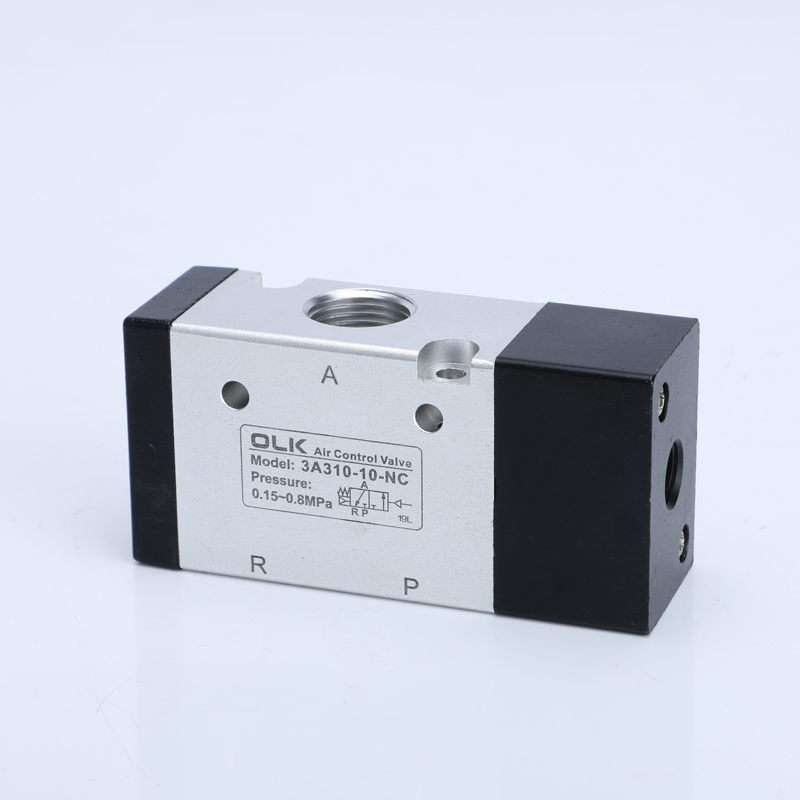

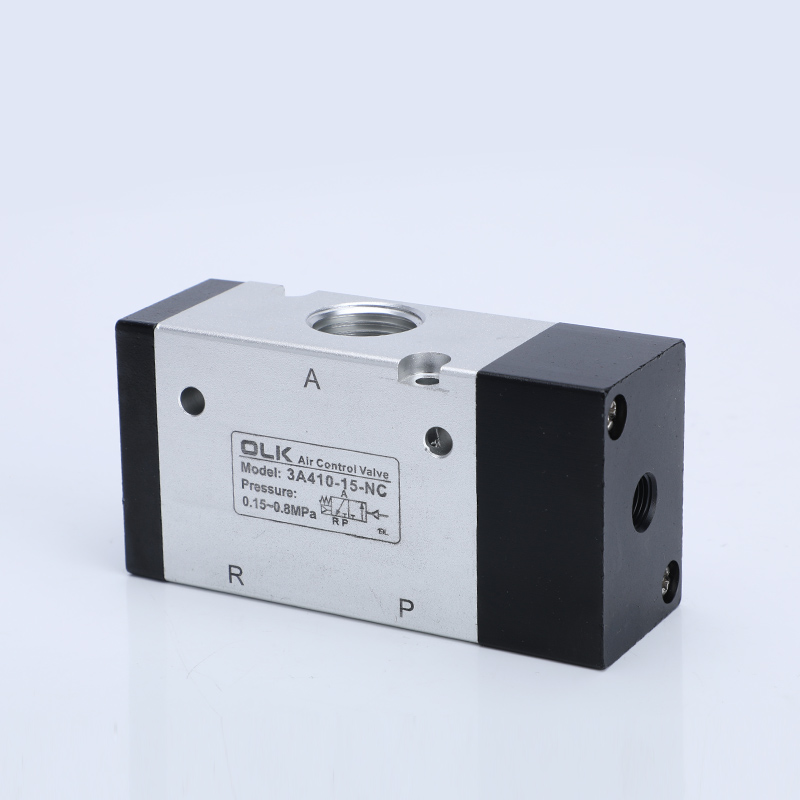

Trójdrogowy pneumatyczny zawór kierunkowy płynu sterującego serii 3A jest zaworem kierunkowym płynu odpowiednim dla powietrza jako czynnika roboczego.
Produkt charakteryzuje się niskim początkowym ciśnieniem powietrza, z pojedynczą głowicą ze sterowaniem sprężynowym i podwójną głowicą z funkcją pamięci położenia.
Otwór wewnętrzny jest obrabiany specjalną technologią, co zapewnia niski opór tarcia, brak konieczności smarowania olejem, stabilny cykl życia i długą żywotność.
Konstrukcja jest lekka i łatwa w montażu.
Producenci Ouleikai (OLK) świadczą usługi w zakresie korpusów zaworów dostosowane do indywidualnych potrzeb, umożliwiające różną obróbkę powierzchni zaworu.
Zawory 3-drogowe i zawory sterujące przepływem serii 3A są szeroko stosowane w sprzęcie do automatyzacji pakowania, sterowaniu robotami, systemach sprężonego powietrza i innych dziedzinach.
SYMBOL:
Kod zamówienia
3A
3
10
08
NIE
MODEL
KOD
TYP ZAWORU
ROZMIAR PORTU
TYP AKTYWNOŚCI
3A: 2-pozycyjny zawór 3-drogowy
Seria 1:100
10: jednostronne działanie
06:G1/8
NIE: Normalnie otwarty
Seria 2:200
20:podwójne działanie
08:G1/4
NC: Zwykle blisko
Seria 3:300
10:G3/8

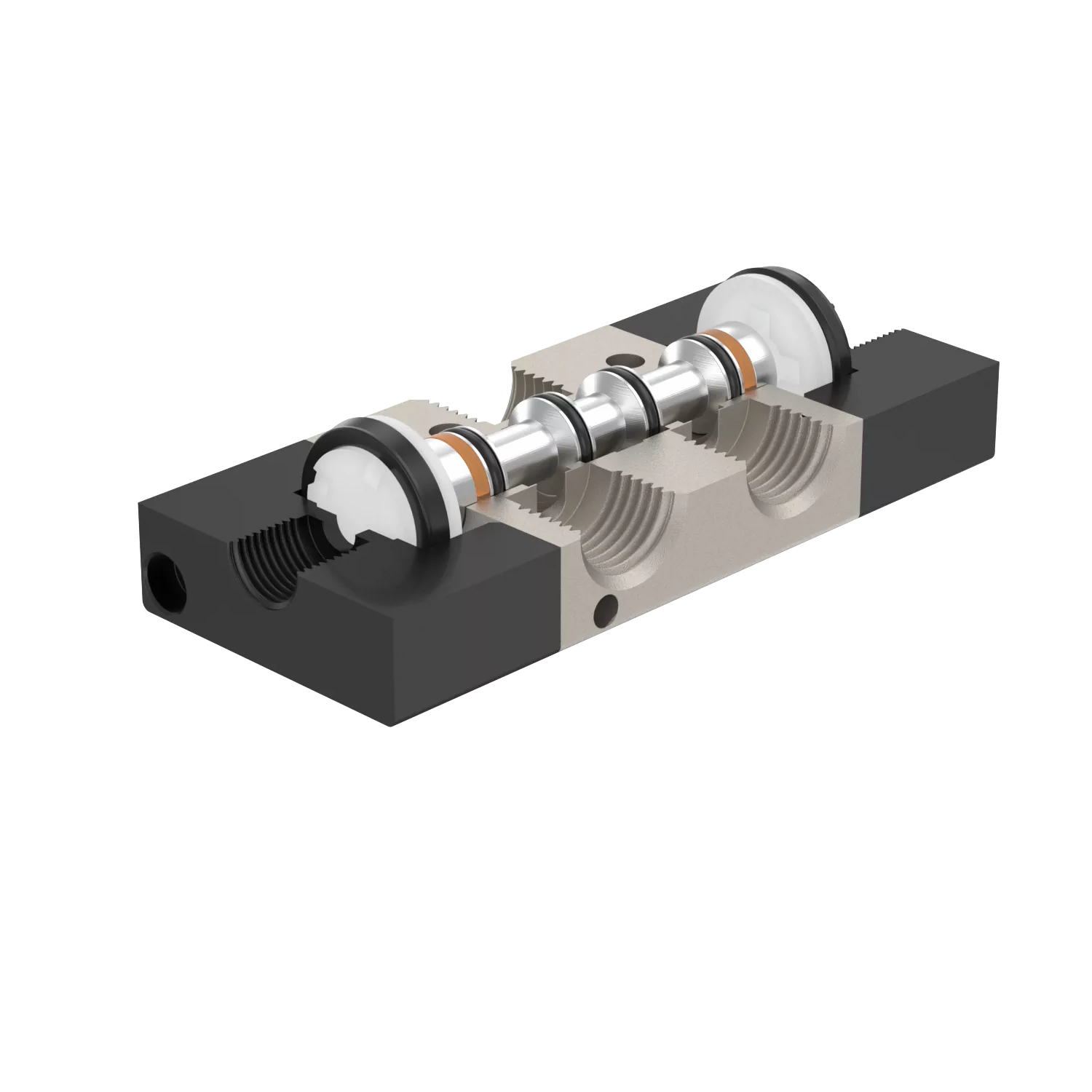

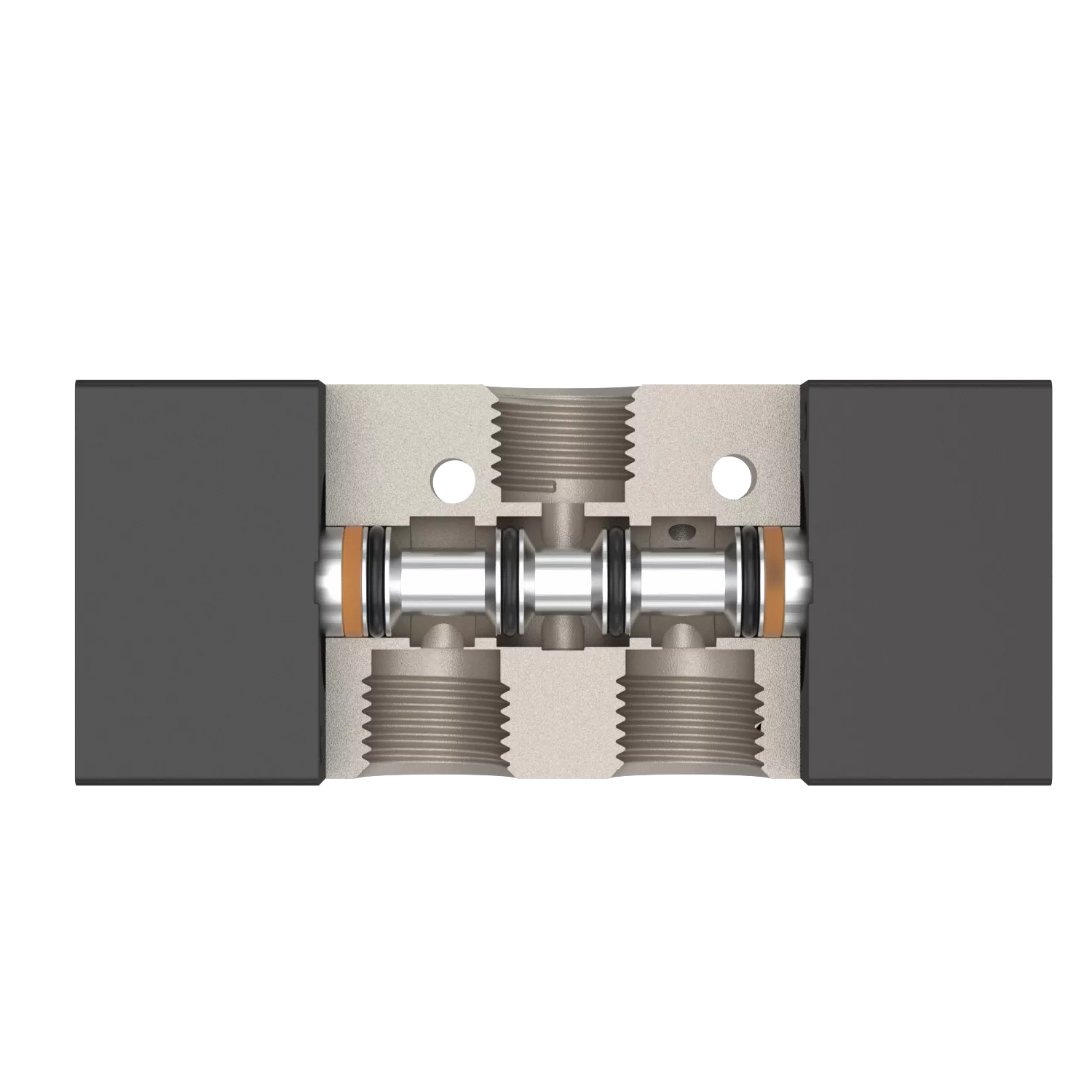

1. Struktura typu tłokowego o doskonałym uszczelnieniu i szybkości reakcji.
2. Sterowanie pneumatyczne dwugłowicowe z funkcją pamięci.
3. Otwory wewnętrzne obrobione specjalnymi technikami, co skutkuje niskim oporem tarcia, niskim ciśnieniem rozruchowym i dłuższą żywotnością.
4. Nie wymaga smarowania olejem.
5. Łatwa instalacja z wieloma pozycjami montażowymi.
6. Można zintegrować z zespołem zaworu płyty podstawowej, oszczędzając przestrzeń montażową.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40μm) |
|
Działanie |
kontrola powietrza zewnętrznego |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0,15∼0,8(21~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-20∼70 |
|
Dwie pozycje, trzy strony |
5 razy/sekundę |
|
Materiał korpusu |
stop aluminium |
|
model |
Średnica portu |
liczba stanowisk |
Efektywna powierzchnia przekroju mm² (wartość CV) |
|
5,5 (0,3) |
M5 |
Dwie pozycje, trzy strony |
5,5 (0,3) |
|
3A120-M5 |
M5 |
Dwie pozycje, trzy strony |
5,5 (0,3) |
|

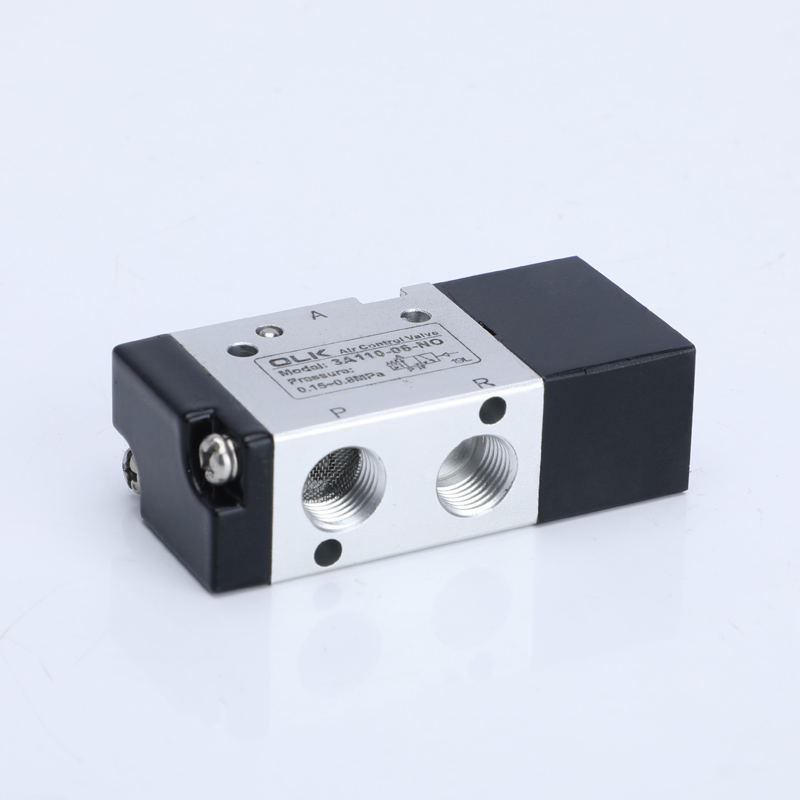

3A110-06 |
G1/8 |
Dwie pozycje, trzy strony |
12,0(0,67) |
|

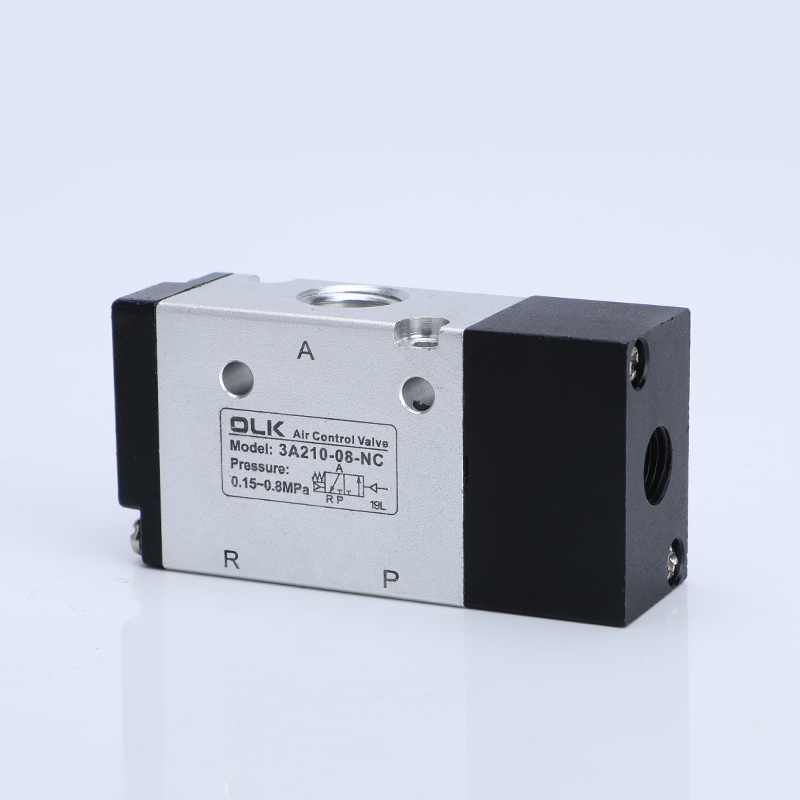

3A210-08 |
G1/8 |
Dwie pozycje, trzy strony |
12,0(0,67) |
|
3A310-08 |
G1/8 |
Dwie pozycje, trzy strony |
14,0(0,7) |
|
3A220-06 |
G1/8 |
Dwie pozycje, trzy strony |
14,0(0,7) |
|
3A210-08 |
G1/4 |
Dwie pozycje, trzy strony |
16,0(0,89) |
|
3A220-08 |
G1/4 |
Dwie pozycje, trzy strony |
16,0(0,89) |
|
3A310-08 |
G1/4 |
Dwie pozycje, trzy strony |
25,0(1,39) |
|
3A320-08 |
G1/4 |
Dwie pozycje, trzy strony |
25,0(1,39) |
|
3A310-10 |
G3/8 |
Dwie pozycje, trzy strony |
30,0(1,67) |
|
3A320-10 |
G3/8 |
Dwie pozycje, trzy strony |
30,0(1,67) |
|
3A410-15 |
G1/2 |
Dwie pozycje, trzy strony |
50,0(2,79) |
|
3A420-15 |
G1/2 |
Dwie pozycje, trzy strony |
50,0(2,79) |
Często zadawane pytania:
Czy serię 3A można zmienić na NO lub NC?
Generalnie nie zaleca się samodzielnej wymiany, ponieważ różnice strukturalne w NO/NC dotyczą wykończenia, orientacji sprężyny itp.
Zalecenia: Wyczyść wybór NIE lub NC podczas składania zamówienia
Jeśli zajdzie potrzeba zmiany modelu, można wymienić korpus zaworu lub cały zawór, aby zapewnić niezawodność
Czy zawór pneumatyczny serii 3A NO/NC oznacza to samo, co zawór elektromagnetyczny NO/NC?
Konsekwentne znaczenie: NO=normalnie otwarty /NC=normalnie zamknięty
Jednakże pneumatyczny zawór sterujący działa na podstawie sygnału ciśnienia powietrza, a zawór elektromagnetyczny działa na podstawie siły elektromagnetycznej cewki. Te dwie zasady są różne.

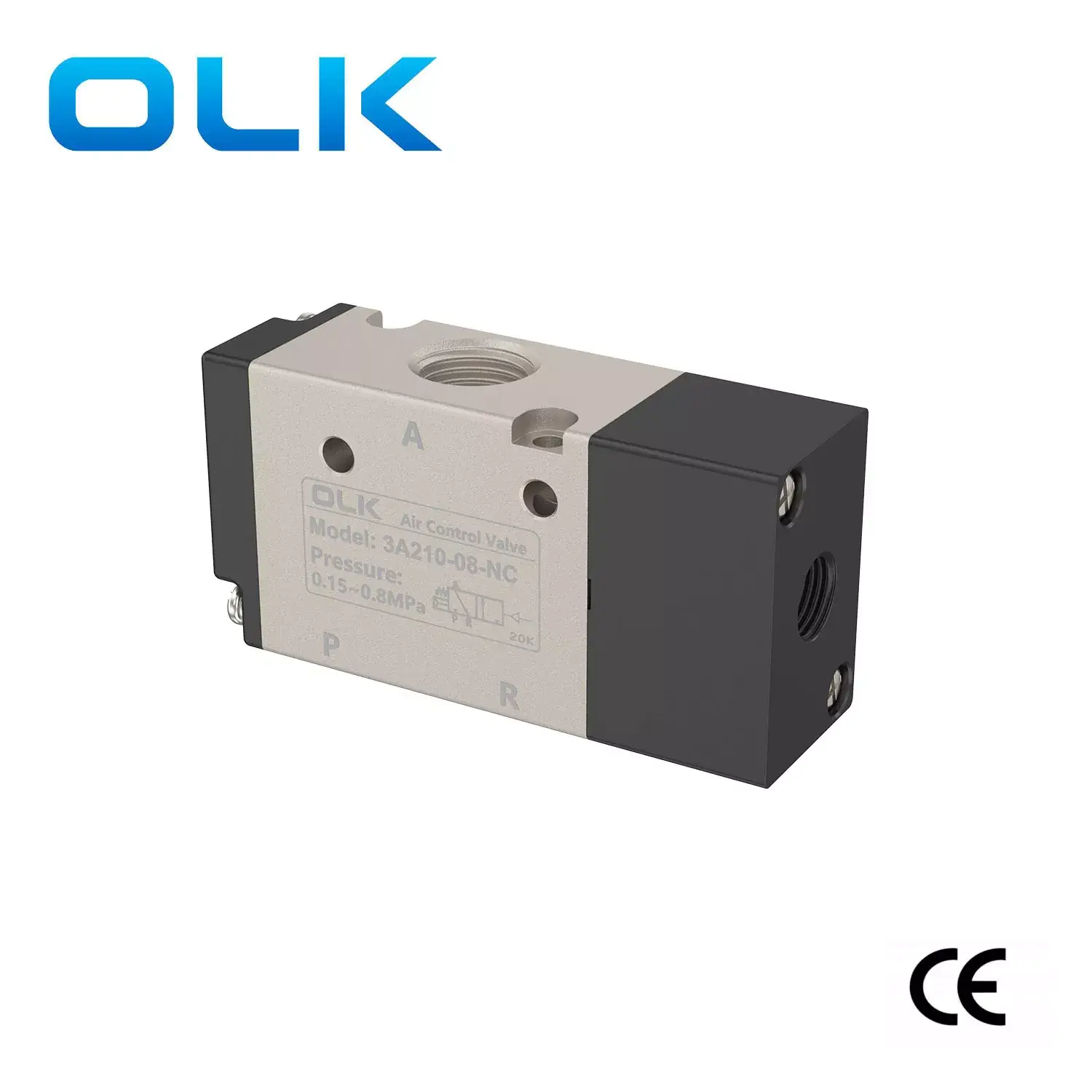

Czy seria 3A NO/NC obsługuje certyfikat CE?
OLK Dostępne w:Certyfikat CE (EMC+LVD).

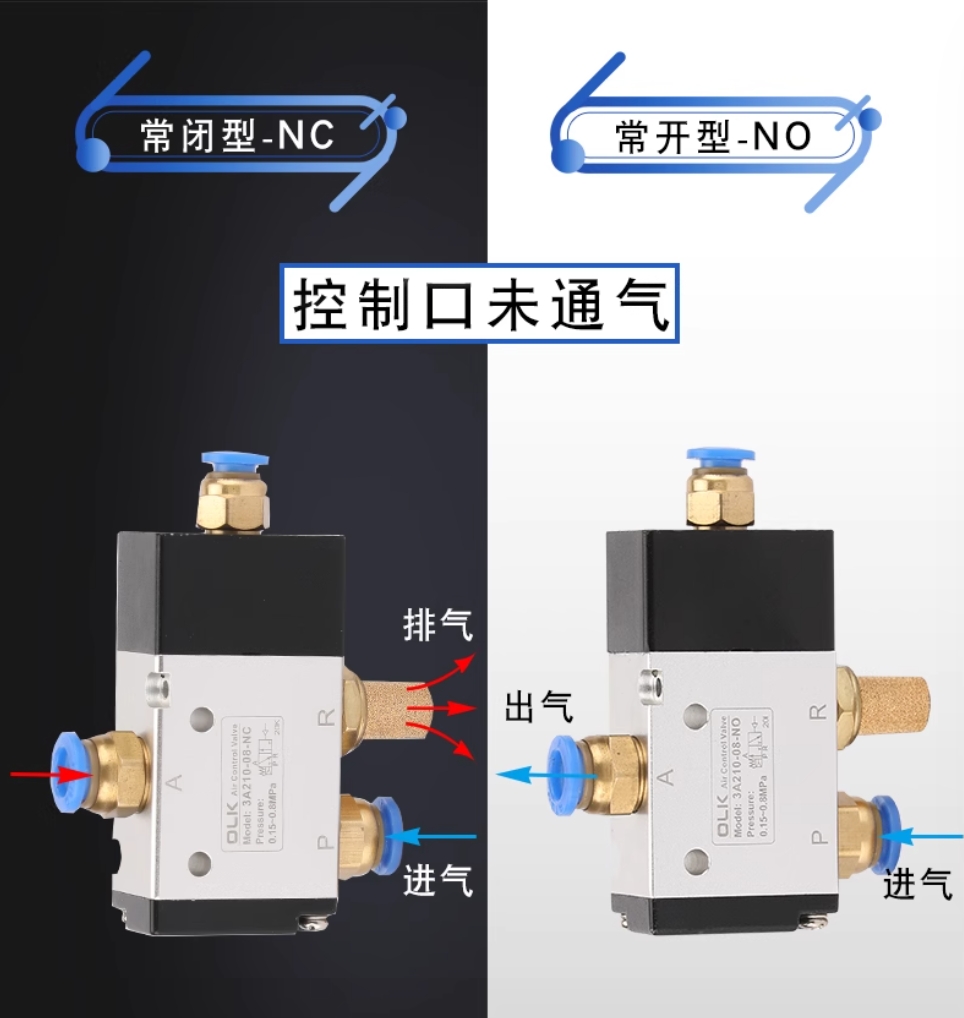

Jaka jest różnica między NO i NC serii 3A?
NC (normalnie zamknięty): zawór jest zamknięty w przypadku braku powietrza i można go otworzyć dopiero po zadziałaniu sygnałem/ciśnieniem powietrza.
NIE (normalnie otwarty): zawór pozostaje otwarty w sposób naturalny, gdy nie oddycha, i zamyka się po otrzymaniu sygnału.
