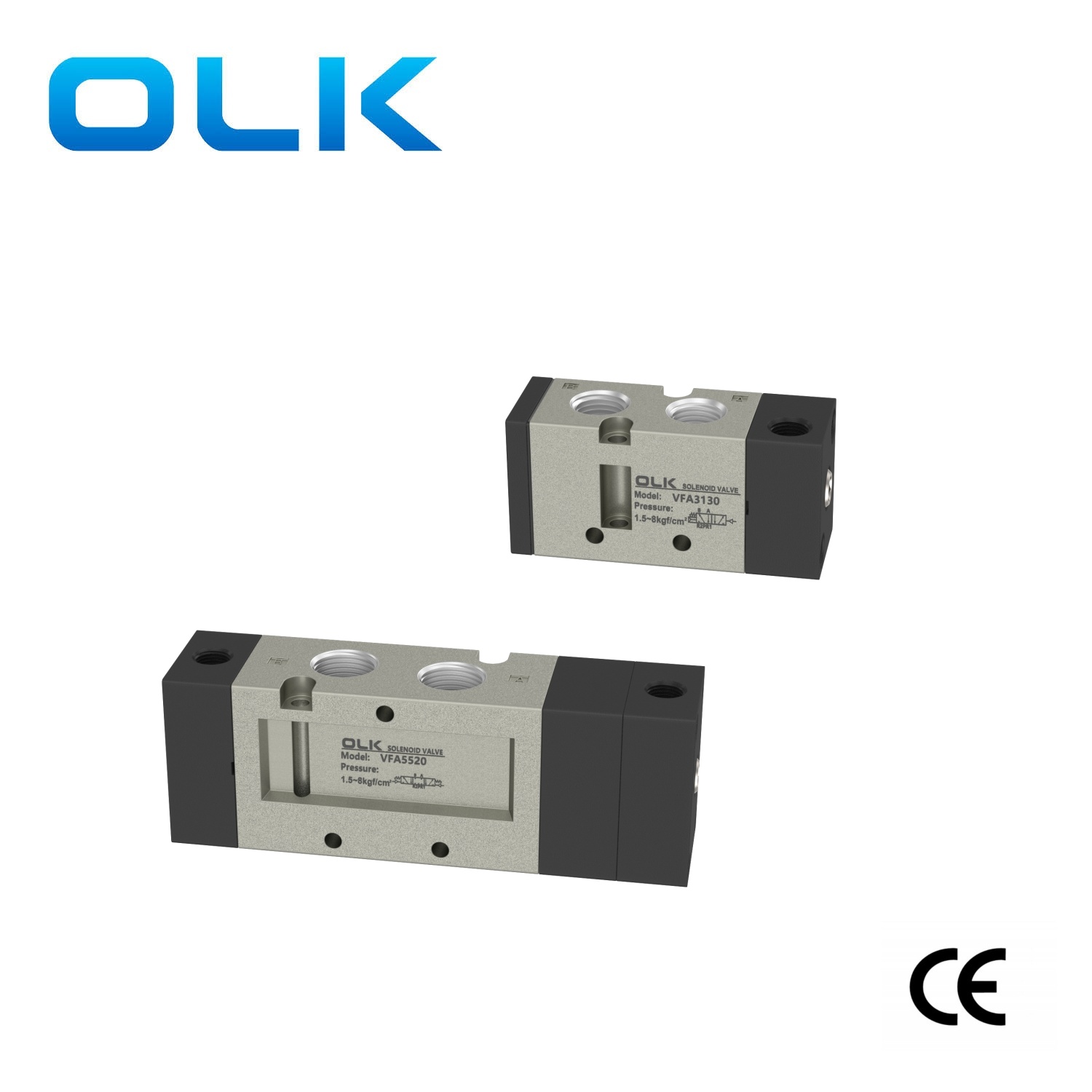

Ouleikai (OLK) Pneumatyczne zawory odwracające serii VFA oferują trzy opcje ścieżki powietrza: dwudrogowy trzydrogowy, dwudrogowy pięciodrogowy i trójdrogowy pięciodrogowy. Rdzeń zaworu przełącza się pod wpływem ciśnienia pneumatycznego, zmieniając kierunek przepływu powietrza. To ciśnienie pneumatyczne jest znane jako ciśnienie sterujące lub ciśnienie sterujące, dostarczane z zewnątrz. Gwinty łączące korpusu zaworu sterującego powietrzem VFA są wolne od zadziorów, a wnętrze korpusu zaworu jest gładkie. Wykorzystuje 40-mikronowe sito filtrujące do skutecznej filtracji zanieczyszczeń, wydłużając żywotność pierścienia uszczelniającego.
Pneumatyczny zawór sterujący VFA jest szeroko stosowany w różnych sektorach przemysłu, takich jak petrochemia, wytwarzanie energii, farmaceutyka itp., do kontrolowania kierunku i przepływu gazu. Dodatkowo można go również zastosować w systemach automatyki przemysłowej do zadań takich jak sterowanie rurociągami cieczy, sterowanie rurociągami gazowymi i automatyczne sterowanie linią produkcyjną.
SYMBOL:
Kod zamówienia
VF3
130
4
G
B
02
SZEREG
CEWKA I POZYCJA
WOLTAŻ
TYP LINII
PODRĘCZNIK
ROZMIAR PORTU
Pojedynczy zawór elektromagnetyczny 130:5/2
3:110VAC
G:TYP LINII
02:PT1/4
Zawór elektromagnetyczny z podwójną cewką 230:5/2
4:220VAC
D: OD
330:5/2-drogowy zawór z podwójną cewką, zamknięty pośrodku
5:24 prądu stałego
DZ:DIN ZE ŚWIATŁEM
430:230:5/2-drogowy podwójny zawór elektromagnetyczny, centrum wydechowe
6:12 prądu stałego
530:230:5/2 centrum ciśnieniowe z podwójnym elektrozaworem
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
kontrola powietrza zewnętrznego |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0,15 ~ 0,9 |
|
model |
Średnica portu |
liczba stanowisk |
Efektywna powierzchnia przekroju mm² (wartość CV) |
|
VFA3130-02 |
Wlot=Wylot=PT1/4 Wylot=PT1/8 |
2 pozycja 5-kierunkowa |
18(1) |
|
VFA3230-02 |
Wlot=Wylot=PT1/4 Wylot=PT1/8 |
2 pozycja 5-kierunkowa |
18(1) |
|
VFA3330-02 |
Wlot=Wylot=PT1/4 Wylot=PT1/8 |
Trzy pozycje na pięć sposobów |
18(1) |
|
VFA3430-02 |
Wlot=Wylot=PT1/4 Wylot=PT1/8 |
Trzy pozycje na pięć sposobów |
18(1) |
|
VFA3530-02 |
Wlot=Wylot=PT1/4 Wylot=PT1/8 |
Trzy pozycje na pięć sposobów |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 pozycja 5-kierunkowa |
45(2,5) |
|
VFA5220-03 |
PT3/8 |
2 pozycja 5-kierunkowa |
45(2,5) |
|
VFA5320-03 |
PT3/8 |
Trzy pozycje na pięć sposobów |
45(2,5) |
|
VFA5420-03 |
PT3/8 |
Trzy pozycje na pięć sposobów |
45(2,5) |
|
VFA5520-03 |
PT3/8 |
Trzy pozycje na pięć sposobów |
45(2,5) |
