Wskaźnik ciśnienia jest przyrządem używanym do pomiaru ciśnienia wyższego niż ciśnienie atmosferyczne.

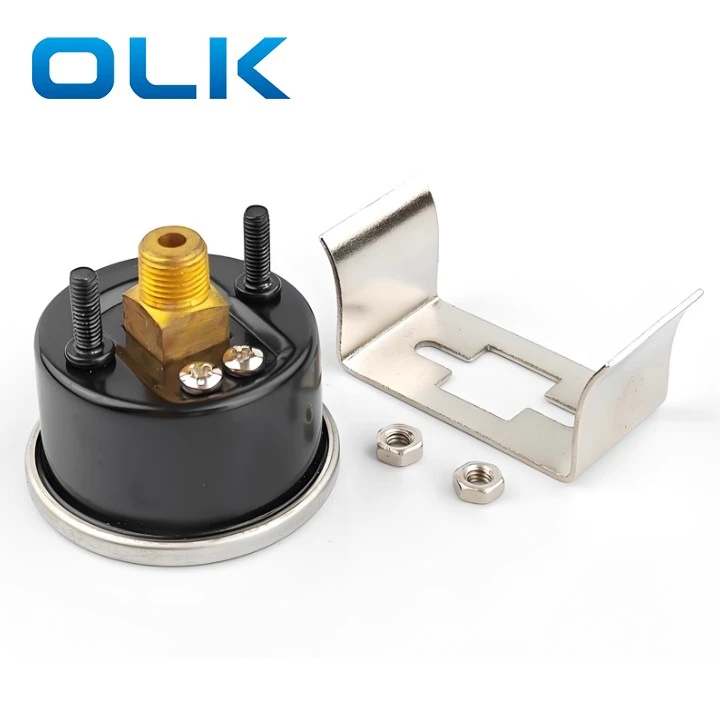

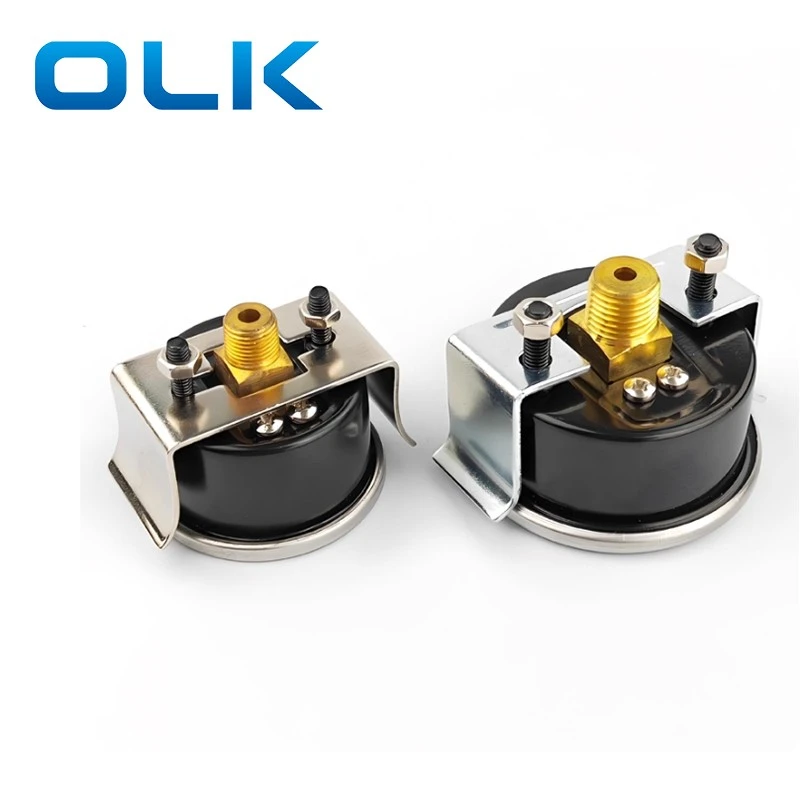

Wskaźnik ciśnienia GU AirTac ma mosiężne połączenie gwintowane, ramkę ze stali nierdzewnej, czarną obudowę, pasujący wspornik i dwa orzechy.

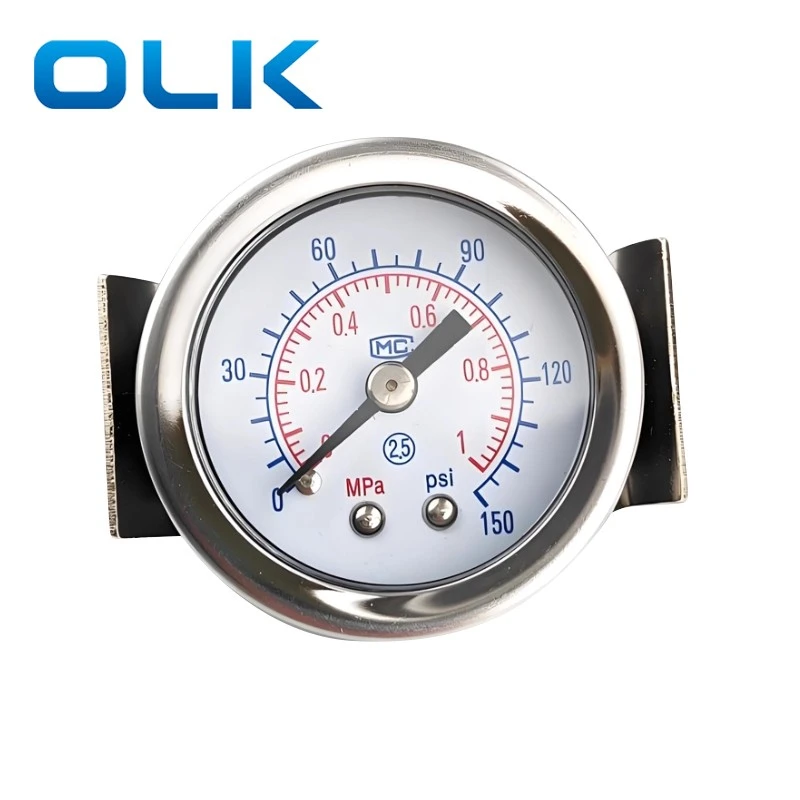

Wyświetlacz o podwójnej skali zapewnia wyraźniejsze odczyty, a wskaźnik porusza się dokładniej.
· Wyczyść wyświetlacz: Duża konstrukcja wybierania z podwójną skalą, łatwa do odczytania.
· Silna konstrukcja: stalowa obudowa z oknem o wysokiej zawartości, odporna na uderzenie i wibracyjne.
· Różne specyfikacje: Dostępne w wielu zakresach ciśnienia i rozmiarach portów (w tym 1/8 "i 1/4").
· Szerokie zastosowania: odpowiednie dla regulatorów filtrów, jednostek przygotowawczych i wyposażenia pneumatycznego.
|
Kod zamawiania |
|||
|
G |
U |
- |
40 |
|
Model |
Kod typu montażu |
|
Średnica wybierania |
|
G: Wskaźnik ciśnienia |
S: Standardowe mocowanie |
|
40: 40 mm |
|
|
F: Mocowanie kołnierza |
|
50: 50 mm |
|
|
U: mocowanie panelu |
|
60: 60 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model |
GU40 |
GU50 |
GU60 |
|
Płyn |
Powietrze |
||
|
Rozmiar portu |
1/8 |
1/4 |
1/4 |
|
Zakres temperatur |
-40--70 ℃ |
||
|
Ocena dokładności |
2.5 |
||
|
Zakres ciśnienia jednostek i instrukcji |
N: 0 ~ 1,0MPa (typ standardowy); 0 ~ 0,4MPa (niższy typ ciśnienia) |
||
|
B: 0 ~ 10 barów (typ standardowy); 0 ~ 4 bar (niższy typ ciśnienia) |
|||
|
P: 0 ~ 140PSI (typ standardowy); 0 ~ 60 psi (niższy typ ciśnienia) |
|||
|
Z: 0 ~ 10 kgf/cm2and 0 ~ 140ssi (wyświetlacz podwójnej skali, typ standardowy) 0 ~ 4 kgf/cm2and 0 ~ 60psi (wyświetlacz o podwójnej skali, typ ciśnienia) |
|||
|
Materiał głównych części |
Rdzeń: mosiądz; Shell: |
||
1. Jeśli woda, olej lub inne płyny dostają się do miernika, odczyt ciśnienia może być błędny.
2. Ręcznie ręcznie przełóż górne i dolne wskaźniki graniczne. Jeśli używasz małego śrubokręta lub innych narzędzi, uważaj, aby nie podrapać pokrętła ani nie zgiąć wskaźnika.
3. Nie używa się w miejscach z gazem korozyjnym. Okno jest wykonane z plastiku, więc nie pozwól mu dotykać chemikaliów. Nie używaj w miejscach z wibracjami lub szokiem.
4. Manom różnicowy należy zainstalować pionowo. Podłącz port „wysoki” do strony wysokiego ciśnienia i „niskiego” portu ze stroną niskiego ciśnienia. Służy do pomiaru utraty ciśnienia filtrów, aby wiedzieć, kiedy zmienić element filtra.
5. Jeśli potrzebujesz bardzo dokładnego pomiaru ciśnienia, użyj precyzyjnego manometru.
6. Po wyborze manometru, zakres roboczy powinien być około 20% niższy niż maksymalne ciśnienie wyświetlane na mierniku.
7. Jeśli ciśnienie systemu zmienia się nagle z powodu pulsacji lub wpływu, odczyt może nie być poprawny. Podejmować środki ochronne.
8. Regularnie sprawdź i kalibruj manometrów.
Co oznacza GS/GF/GU w manometrze?
Seria GS Manometry to standardowe mocowanie; GF Seria Ciśnieniowa jest mocowanie kołnierza; GU Seies Manomege to mocowanie panelu.
Co to jest ocena dokładności GU?
Dokładność oceny: 2.5
Jaki jest zakres ciśnienia manometru GU?
Zakres pomiaru miernika ciśnienia GU wynosi zazwyczaj 0–1 MPa
