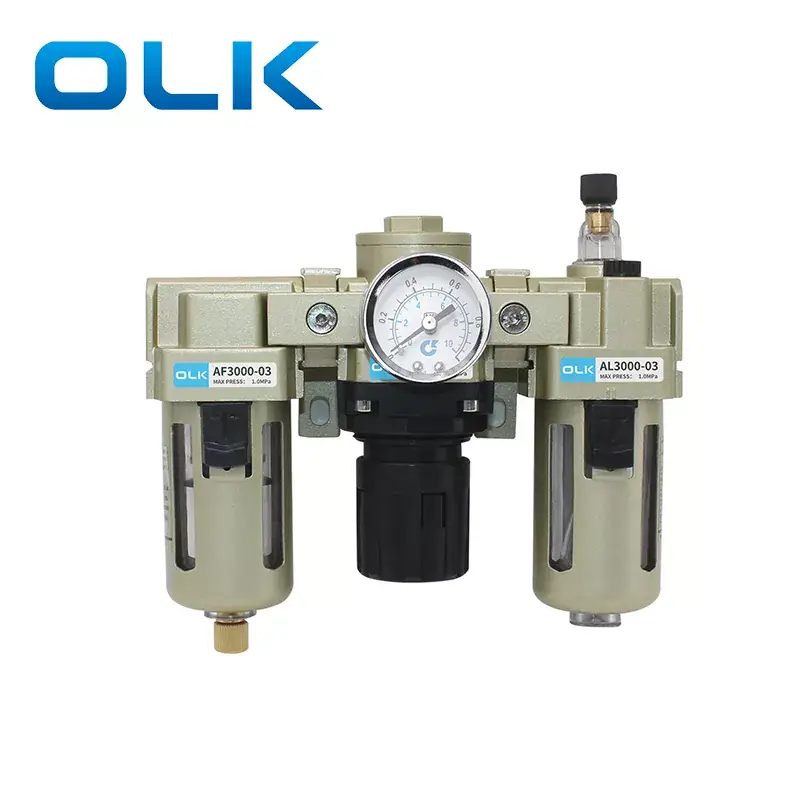

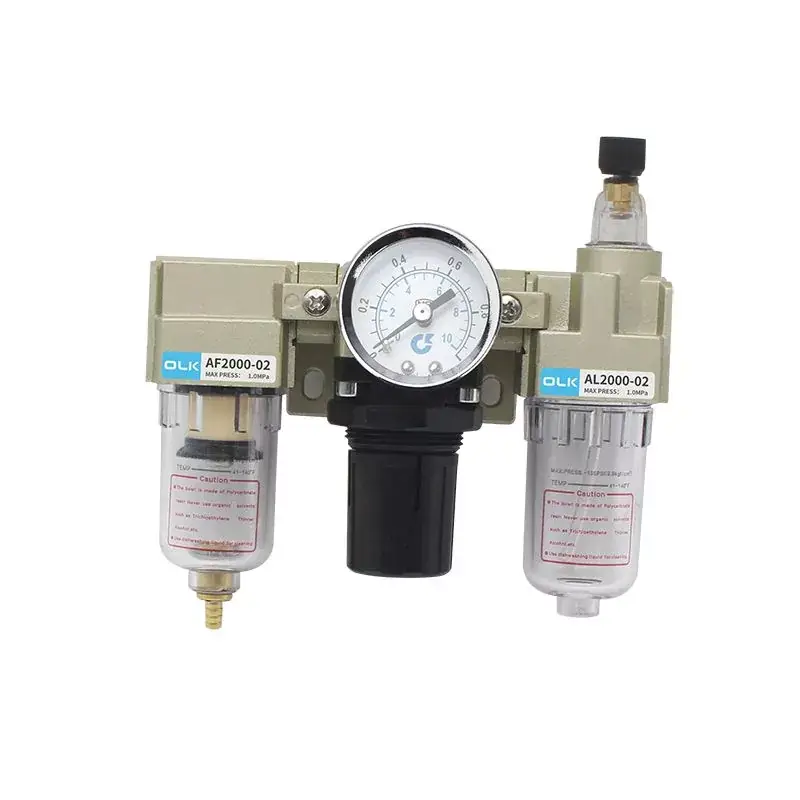

Potrójny zespół typu FRC składa się z reduktora Festo typu FC Frl i smarownicy typu LOE, które można zamówić osobno. Separator wody może filtrować ciekły olej, kondensat i zanieczyszczenia w powietrzu. Do zastosowań specjalnych wkład filtra 5 μm można łatwo wymienić na standardowy wkład filtra 40 μm. Nawet przy wahaniach ciśnienia wejściowego i zużycia sprężonego powietrza regulator ciśnienia może zapewnić stabilność ustawionego ciśnienia roboczego. Smarownica może równomiernie rozpylać mgłę olejową na przefiltrowane powietrze, przy czym objętość mgły olejowej jest proporcjonalna do natężenia przepływu powietrza. Może w sposób ciągły dodawać olej bez zatrzymywania powietrza i regulować ilość oleju kroplowego, regulując śrubę. Zwykle wystarcza 1-12 kropli na 1000L powietrza.
|
PARAMETR TECHNICZNY FRC |
||||||||
|
SPECYFIKACJA |
MINI |
MIDI |
MAXI |
|||||
|
Środek roboczy |
POWIETRZE |
|||||||
|
Cechy strukturalne |
Spiekany z filtrem oddzielającym wodę: MINI/MIDI: Zawór membranowy MAXI: Tłokowy zawór redukcyjny Automatyczny, zmienny typ dławienia mgły olejowej |
|||||||
|
Metoda instalacji |
Montaż rurowy lub wspornikowy |
|||||||
|
Pozycja montażowa |
kierunek pionowy ± 5° |
|||||||
|
Rozmiar połączenia |
G1/8 |
G1/4 |
G3/8 |
G3/8 |
G1/2 |
G3/4 |
G3/4 |
G1 |
|
Standardowe natężenie przepływu niminal LFR..(-A) |
700 |
1000 |
1200 |
2000 |
2600 |
2600 |
7000 |
8000 |
|
Standardowe natężenie przepływu niminal LFR..7...(-A) |
800 |
1300 |
1500 |
2500 |
2800 |
2800 |
8500 |
8700 |
|
Standardowe natężenie przepływu niminal LFR..5M..(-A) |
600 |
850 |
1050 |
1700 |
1800 |
2100 |
6500 |
7200 |
|
Ciśnienie wejściowe |
Ręczny zawór spustowy: 1-16 bar |
|||||||
|
Ciśnienie wejściowe |
Automatyczny zawór spustowy: 1,5-12 bar |
|||||||
|
Ciśnienie robocze |
0,5-12 barów /0,5-7 barów |
|||||||
|
Minimalne natężenie przepływu zamgławiania |
3 I/min |
6 I/min |
10 I/min |
|||||
|
Precyzja filtra |
40µm/5µm |
|||||||
|
Maksymalna pojemność wapna |
22ml |
43ml |
80ml |
|||||
|
Średnia temperatura |
0-60 ℃ |
|||||||
|
Tworzywo: |
Materiał: Skorupa: Cynkowy odlew ciśnieniowy; Kubek filtra i kubek oleju; Metalowa osłona ochronna z PC: stop aluminium; Uszczelnienie: kauczuk nitrylowy; Pokrętło regulujące ciśnienie: POM |
|||||||
