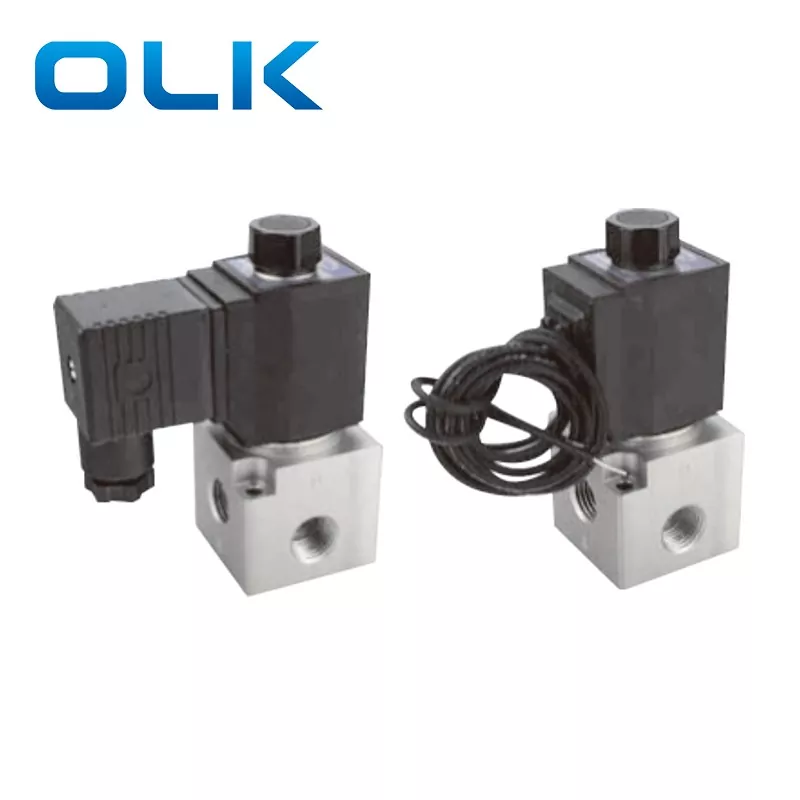

Wysokoprzepływowy zawór elektromagnetyczny 3V3 to 2-pozycyjny, 3-drogowy zawór o konstrukcji bezpośredniego działania, zapewniający szybszą reakcję i wyższą częstotliwość przełączania niż zawory sterowane pilotem. Wytrzymały korpus ze stopu aluminium zapewnia duży przepływ powietrza i wyższe ciśnienie, a także może być używany w zastosowaniach próżniowych. Opcje cewek elektromagnetycznych obejmują DC12V, DC24V, AC110V lub AC220V, zapewniając stabilną i czułą pracę.
Ten 3-drogowy zawór elektromagnetyczny 3V3 o wysokim przepływie nadaje się do średnich i dużych układów pneumatycznych, szczególnie do wielu współpracujących cylindrów lub systemów wymagających dużego przepływu powietrza. Jego konfiguracje normalnie zamknięte (NC), normalnie otwarte (NO) i z podwójną cewką sprawiają, że idealnie nadaje się do linii automatycznych, maszyn pakujących, sprzętu drukarskiego i maszyn do przetwarzania żywności. Szybka i precyzyjna reakcja odróżnia go od małych zaworów, takich jak 3V2.
1. Struktura działająca bezpośrednio z czułym przełączaniem.

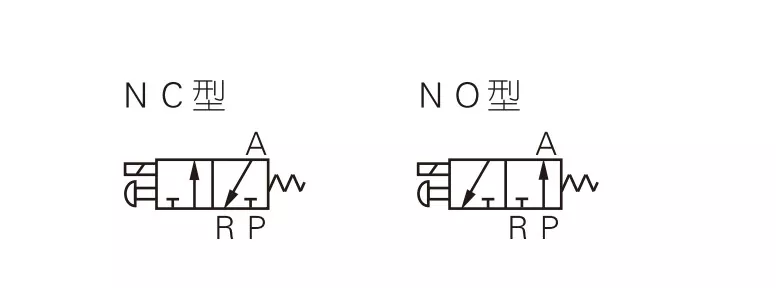

2. Dostępne typy normalnie zamknięte (NC) i normalnie otwarte (NO).
3. Współosiowa konstrukcja odcinająca zapewniająca dobre uszczelnienie i duży przepływ.
4. Nie wymaga smarowania.
5. Wyposażony w ręczne sterowanie ułatwiające instalację i testowanie.
6. Dostępnych jest wiele standardowych opcji napięcia.
|
Kod zamówienia |
||||||||
|
3 V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Kod |
|
Rozmiar portu |
Typ aktorski |
Standardowe napięcie |
Wejście elektryczne |
Typ gwintu |
|
|
3V:2 pozycja 3-kierunkowa |
Seria 3:3 |
|
08:G1/4 |
NC: normalnie zamknięty
|
Odp.: AC220V |
Puste: TWÓJ typ |
Puste: G
|
|
|
|
|
|
|
NIE: normalnie otwarte |
B: DC24V |

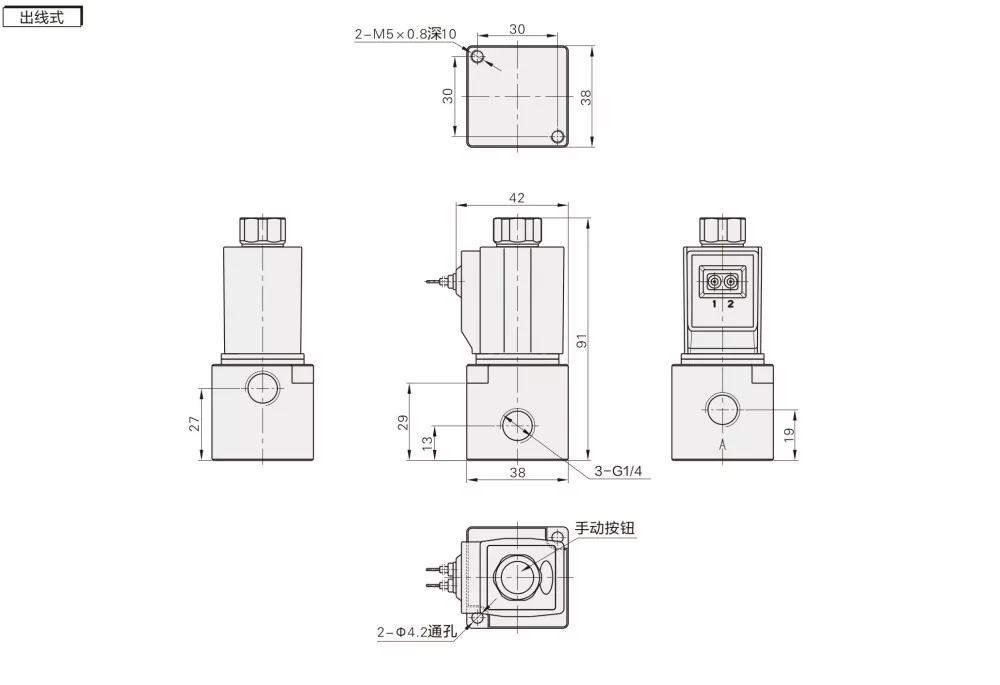

I: Typ linii |
3V3-08 |
|
|
|
|
|
|
|
Odp.: AC110V |
|
|
|
|
|
|
|
|
|
Odp: AC24V |
|
|
|
|
|
|
|
|
|
0–0,7 MPa |
|
|
|
|
Model |
0,05 sek |
|
Środek roboczy |
Powietrze (filtrowane przez filtr 40 μm lub większy) |
|
Typ aktorski |
Aktorstwo bezpośrednie |
|
Rozmiar portu* |
G1/4 |
|
Pozycja i droga |
2 Pozycja 3-kierunkowa |
|
Efektywny obszar |
11 mm² (Cv = 0,62) |
|
Smarowanie |
Nie jest wymagane |
|
Zakres ciśnienia roboczego |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|
Temperatura robocza (℃) |
-20 ~ 70 |
|
Materiał korpusu |
Stop aluminium |
|
Standardowe napięcie |
AC220V AC110 AC24V DC24V DC12V |
|
Zakres napięcia |
AC: ±15% DC: ±10% |
|
Zużycie energii |
AC: 10 VA, DC: 6,5 W |
|
Klasa ochrony |
IP65(DIN40050) |
|
Stopień izolacji |
Poziom B |
|
Typ połączenia |

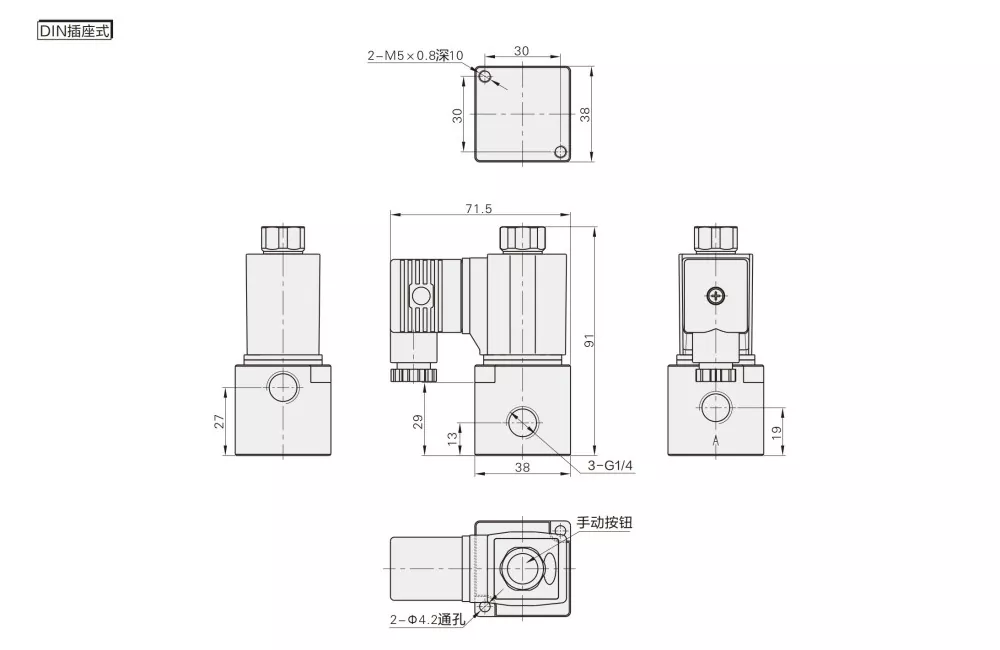

Typ wtyczki DIN/typ linii |
|
Min. Czas wzbudzenia |
0,05 sek |
|
Przedmiot |
Aktorstwo bezpośrednie |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Środek roboczy |
Powietrze |
Powietrze, woda, olej |
Powietrze |
Powietrze |
|
Stan początkowy: |
NC |
NC/NIE |
NIE/NC |
NIE/NC |
|
Typ uruchomienia |
Aktorstwo bezpośrednie |
Aktorstwo bezpośrednie |
Aktorstwo bezpośrednie |
Aktorstwo bezpośrednie |
|
Rozmiar portu |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Pozycja i droga |
3 Port 2 Pozycja |
2 Port 2 Pozycja |
3 Port 2 Pozycja |
3 Port 2 Pozycja |
|
Smarowanie |
Nie wymagane |
Nie wymagane |
Nie wymagane |
Nie wymagane |
|
Ciśnienie robocze |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Dowód ciśnienia |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Rozmiar otworu |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (duży przepływ powietrza) |
P: Jaka jest główna różnica między zaworem elektromagnetycznym 3V2 i 3V3?
Odp.: 3V2: średni przepływ, odpowiedni dla małego pneumatycznego układu sterowania
3V3: wysoki przepływ, odpowiedni do wielu cylindrów lub zastosowań o wysokim przepływie.
Różnica w budowie: 3V3 ma większy korpus i może wytrzymać wyższe ciśnienie i przepływ.
P: Jaki jest rozmiar kryzy zaworu elektromagnetycznego 3V3?
Odp.: Rozmiar kryzy zaworu 3V3-08 wynosi 11 mm
P: Jakie produkty może zastąpić OLK 3V3?
Odp.: OLK 3V3 może zastąpić elektrozawory serii AIRTAC 3V3 o tej samej funkcji i podobnych specyfikacjach.
