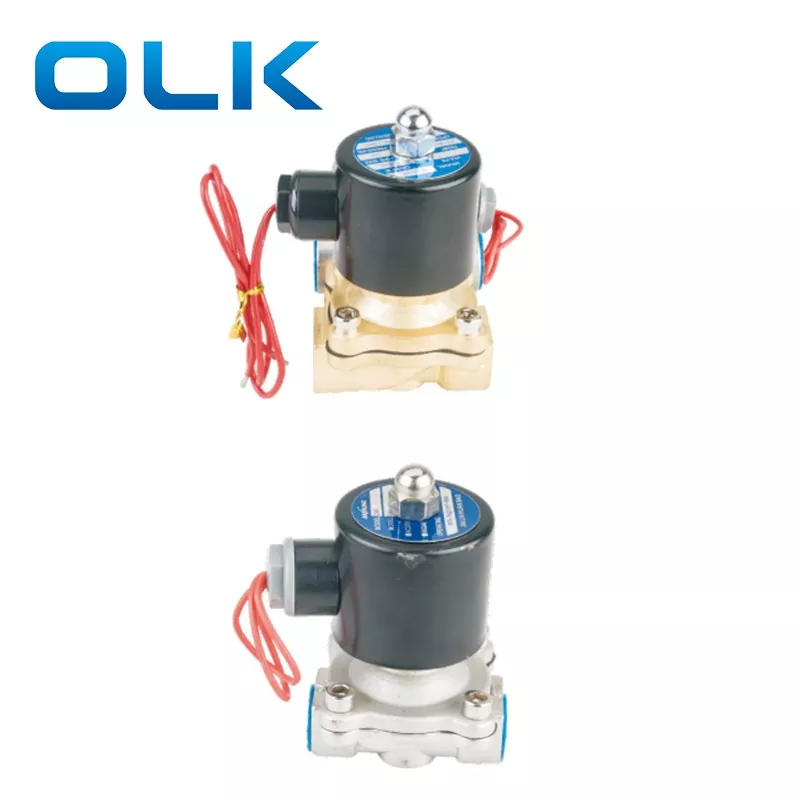

Dwudrożny pneumatyczny zawór elektromagnetyczny o mocy 2 W, normalnie zamknięty zawór elektromagnetyczny ma konstrukcję bezpośredniego działania, zbudowaną z precyzyjnie obrobionego korpusu zaworu, cewki o wysokiej wydajności, tłoka ze stali nierdzewnej i niezawodnych elementów uszczelniających. Seria ta obejmuje dwa typy przepływów: model o małym przepływie do systemów standardowych i model o dużym przepływie do kontroli przepływu cieczy o dużej wydajności.
Projektując schemat sterowania, jeśli to możliwe, preferuj typ normalnie zamknięty (NC). Jeśli zawór elektromagnetyczny musi pozostać otwarty przez dłuższy czas i zamknąć na krótszy, wybierz typ normalnie otwarty (NO).

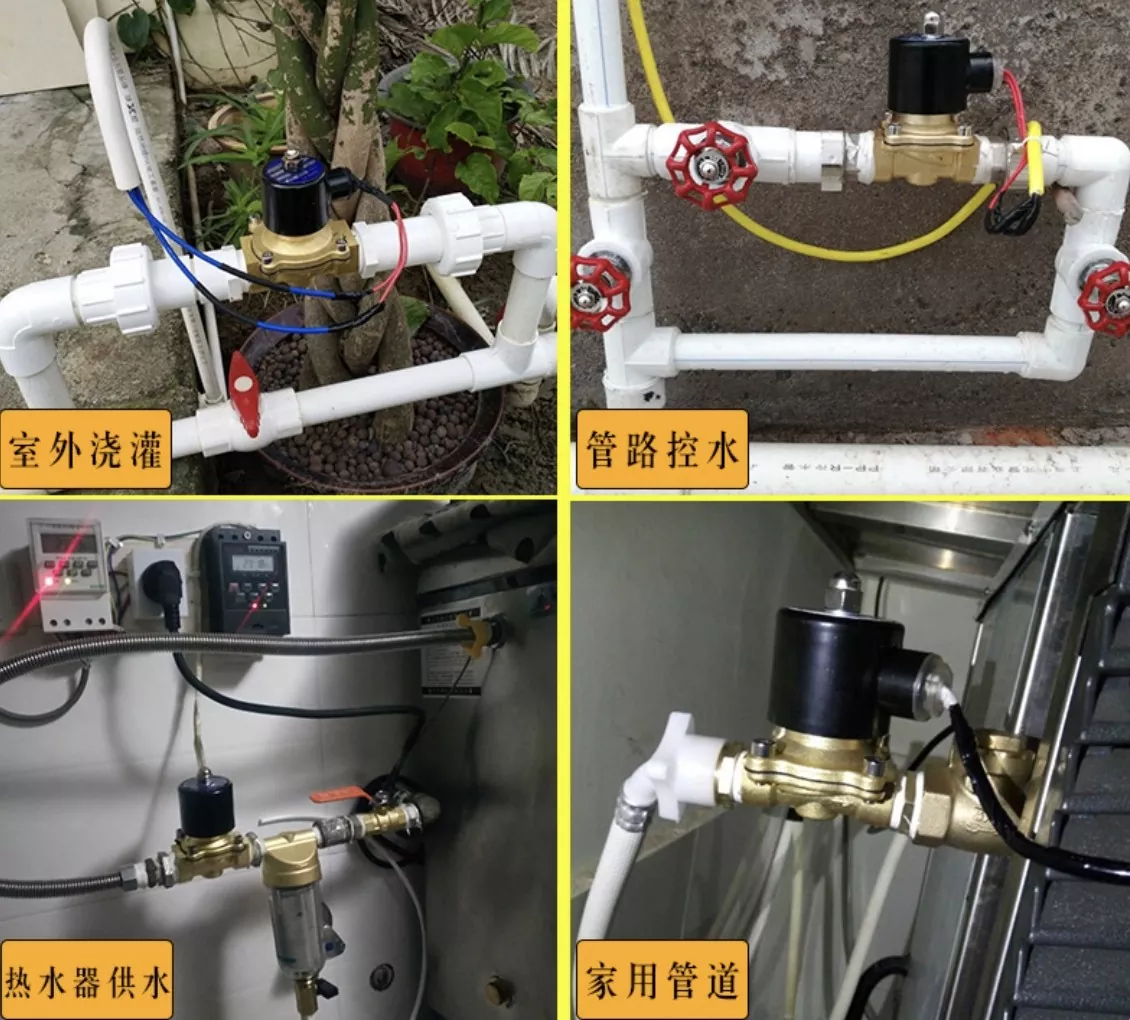

Dzięki szerokiemu zakresowi zastosowań i wysokiemu bezpieczeństwu działania, zawór 2W jest powszechnie stosowany do sterowania cieczą na zewnątrz, regulacji przepływu za pomocą timerów lub przyrządów kontrolnych oraz do ogólnych systemów cieczy woda-powietrze, zapewniając stabilną i wygodną pracę w różnych konfiguracjach pneumatycznych i sterowania płynami.
Zawór ten, odpowiedni do kontrolowania mediów, takich jak ciecze, gazy i oleje lekkie (≤20 CST), charakteryzuje się strukturą bezpośredniego działania z otwarciem przy zerowym ciśnieniu, dużą przepustowością i doskonałą niezawodnością. Korpus zaworu wykonany jest z mosiądzu (kutego na gorąco). Seria ta oferuje wiele typów, co pozwala wybrać odpowiedni w oparciu o wymagania kontrolne.
Projektując schemat sterowania, jeśli to możliwe, preferuj typ normalnie zamknięty (NC). Jeśli zawór elektromagnetyczny musi pozostać otwarty przez dłuższy czas i zamknąć na krótszy, wybierz typ normalnie otwarty (NO).
Jeżeli płyn zawiera zanieczyszczenia, przed zaworem należy zamontować filtr (o rozmiarze oczek 260).
Chine Électrovanne vapeur 2L 2 voies Fournisseur, Fabricant - Prix direct usine - OLK
Symbol:
① Mały rozmiar kryzy – kod modelu serii 2W (1,2 mm – 4 mm)
|
Kod zamówienia |
|||||
|
2W |
025 |
- |
08 |
110 V AC |
E |
|
Model |
Rozmiar otworu (mm) |
|
Rozmiar portu |
Woltaż |
Materiał uszczelnienia |
|
2W: 2-pozycyjny, 2-drożny, działanie bezpośrednie |
35:1-1/4” |
|
M4:M4X0,7 |
DC12 |
Puste: NBR |
|
2.25MPa |
020:2 mm |
|
06:1/8 |
DC24 |
E: EPDM (dla pary) |
|
2S: Stal nierdzewna, 2-pozycyjna, 2-drogowa, bezpośredniego działania |
025:2,5 mm |
|
08:1/4 |
AC24V 50HZ/60HZ |
V: VITION (dla wysokiej temperatury i próżni) |
|
2SH: Stal nierdzewna, 2-pozycyjna, 2-drogowa, bezpośredniego działania (typ wysokociśnieniowy) |
040:4 mm |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② Duży rozmiar kryzy – kod modelu serii 2W (16 mm–50 mm)
|
Kod zamówienia |
|||||
|
2W |
025 |
- |
08 |
110 V AC |
E |
|
Model |
Rozmiar otworu (mm) |
|
Rozmiar portu |
Woltaż |
Materiał uszczelnienia |
|
2W: 2-pozycyjny, 2-drożny, działanie bezpośrednie |
160:16 mm |
|
10:3/8 |
DC12 |
Puste: NBR |
|
2S: Stal nierdzewna, 2-pozycyjna, 2-drogowa, bezpośredniego działania |
2SH020-10 |
|
15:1/2 |
DC24 |
V: VITION (dla wysokiej temperatury i próżni) |
|
|
250:25 mm |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35 mm |
|
25:1” |
AC110V 50HZ/60HZ |
|
|
|
020:2 mm |
|
35:1-1/4” |
AC220V 50HZ/60HZ |
|
|
|
500:50mm |
|
40:1-1,2” |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2” |
|
|
|
Model |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
Model alternatywny |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
Głoska bezdźwięczna |
Powietrze, woda, olej, gaz |
Powietrze, woda, olej |
||||
|
Typ operacji |
Aktorstwo bezpośrednie |
|||||
|
Struktura |
Normalnie zamknięte |
|||||
|
Średnica kryzy (Φmm) |
2,5 mm |
4mm |
12mm |
2mm |
||
|
Wartość CV |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Rozmiar portu |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
110 В переменного тока |
≤20CST |
|||||
|
Zakres ciśnienia roboczego |
0 ~ 0,7 MPa |
0 ~ 0,20 MPa |
||||
|
Dowód ciśnienia |
1,0 MPa |
3,5 MPa |
||||
|
Temperatura pracy |
-5 ~ 80 ℃ |
|||||
|
Zakres napięcia |
±10% |
|||||
|
Materiał korpusu |
Mosiądz 2W Stal nierdzewna 2S |
|||||
|
Materiał uszczelnienia |
NBP, EPDM lub VITON |
|||||
|
Model |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
Model alternatywny |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
Głoska bezdźwięczna |
Powietrze, woda, olej, gaz |
Powietrze, woda, olej |
|||||
|
Typ operacji |
Aktorstwo bezpośrednie |
||||||
|
Struktura |
Normalnie zamknięte |
||||||
|
Średnica kryzy (Φmm) |
16mm |
20mm |
25mm |
35mm |
40mm |
50mm |
|
|
Wartość CV |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Rozmiar portu |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
110 В переменного тока |
≤20CST |
||||||
|
Zakres ciśnienia roboczego |
Powietrze 0 ~ 0,7 MPa; Woda 0 ~ 0,5 MPa; Olej 0 ~ 0,5 MPa |
||||||
|
Dowód ciśnienia |
1,0 MPa |
||||||
|
Temperatura pracy |
-5 ~ 80 ℃ |
||||||
|
Zakres napięcia |
±10% |
||||||
|
Materiał korpusu |
Mosiądz 2W Stal nierdzewna 2S |
||||||
|
Materiał uszczelnienia |
NBP, EPDM lub VITON |
||||||
2.25MPa
Może być używany z timerem do zaplanowanego włączania/wyłączania wody. Może również automatycznie podlewać rośliny itp.
Czy można go (zawór 2W) wykorzystać do nawadniania kropelkowego ogrodu?
Tak, można go używać.
Czy elektrozawór 2W można montować poziomo i pionowo?
Należy zainstalować poziomo.
Czy nastąpi przepływ wsteczny, gdy zawór 2-drożny 2W jest zamknięty i występuje ciśnienie wsteczne?
Nie będzie przepływu wstecznego.
Jak zainstalować 2-drogowy pneumatyczny zawór elektromagnetyczny 2W?
Zainstaluj poziomo. Podłączyć wlot i wylot zgodnie z zaznaczonym kierunkiem przepływu (→ kierunek przepływu).
