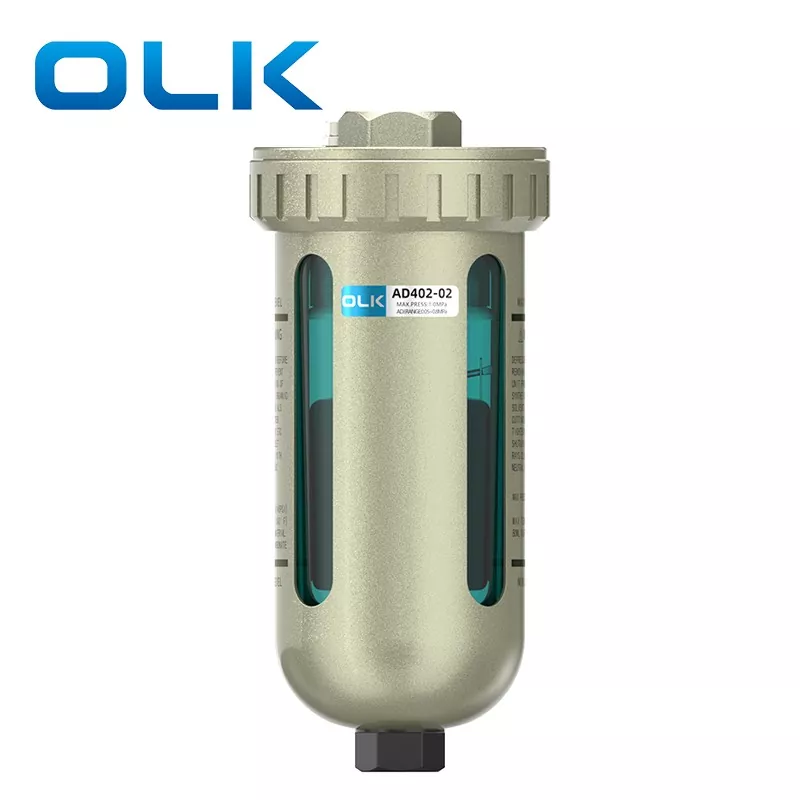

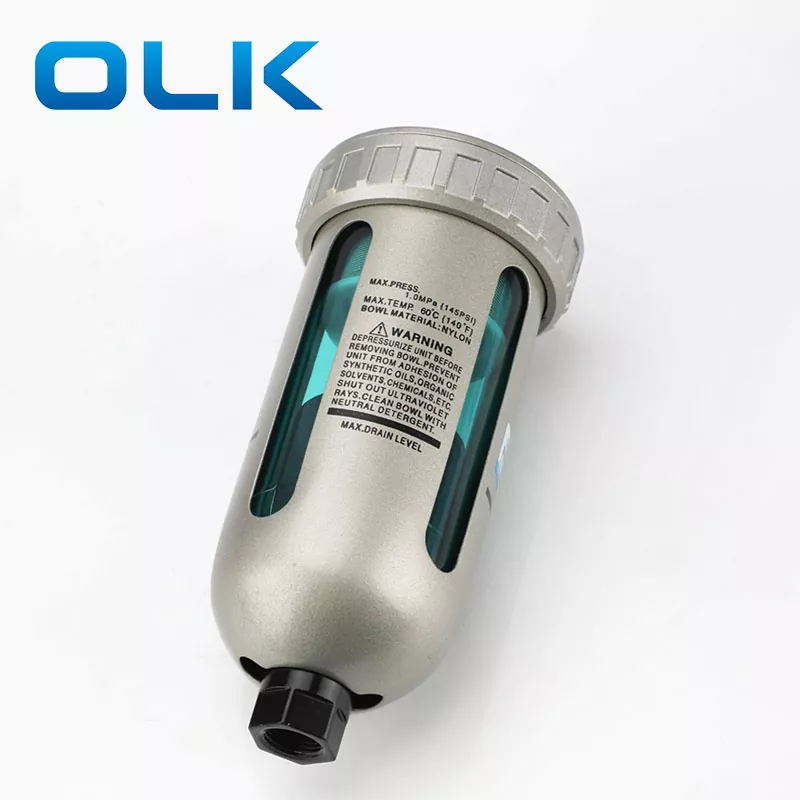

AD402 Automatyczny zawór spustowy

Automatyczny zawór spustowy OLKAD402 Automatycznie i niezawodnie odprowadza drenaż bez konieczności obsługi ręcznej. Odporność na kurz i korozję zapewnia długotrwałą wydajność, z trwałą osłoną miski w standardzie. Zaprojektowany z myślą o wydajności, zbudowany z myślą o niezawodności!

Automatyczny zawór spustowy AD402Zasada działania:

1. Brak ciśnienia w misce:

   Gdy nie ma ciśnienia wewnętrznego, pływak opada pod wpływem swojego ciężaru, uszczelniając otwór komory. Tłok dociskany jest przez sprężynę, a drenaż przepływa przez podłużny otwór do obudowy, gdzie jest odprowadzany.

2. Ciśnienie przyłożone do miski:

   Kiedy ciśnienie wewnętrzne przekracza 1 MPa, pokonuje siłę sprężyny, podnosząc tłok, aż do uszczelnienia O-ringu. To izoluje wnętrze miski od zewnątrz.

3. Akumulacja drenażu:

   W miarę gromadzenia się drenażu pływak podnosi się, otwierając otwór komory i umożliwiając przedostanie się ciśnienia. Ciśnienie to w połączeniu z siłą sprężyny popycha tłok w dół, odprowadzając drenaż przez prowadnicę spustową.

Ogłoszenie

1: Podczas instalowania rur drenażowych należy stosować rury o średnicy wewnętrznej większej niż 10 milimetrów i długości nieprzekraczającej 5 metrów. Nie wyginaj rur do góry.

2. Moc sprężarki powinna być większa niż 3,7 kW

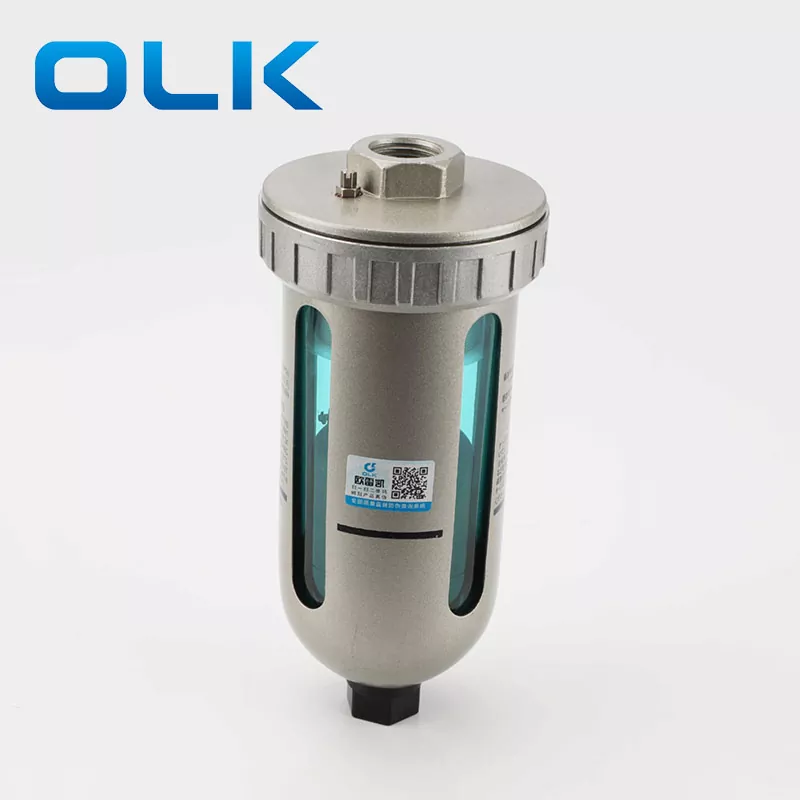

Automatyczny zawór spustowy serii SMC typu AD402 Parametry ogólne
