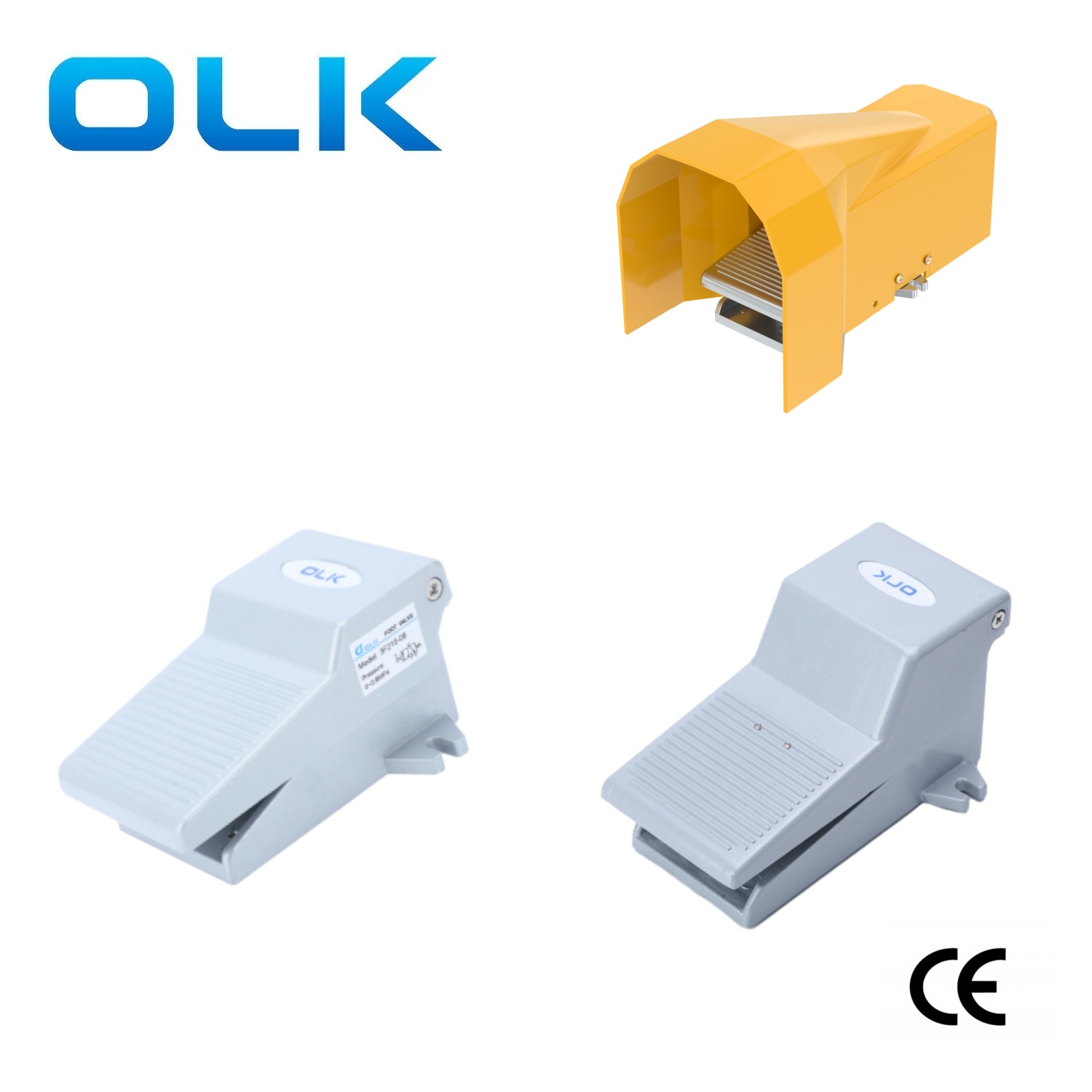

Pneumatyczny zawór stopowy OLK 3F 4F, 3-drogowy, 5-drogowy, jest szeroko stosowany w zautomatyzowanych liniach produkcyjnych i maszynach w branżach takich jak żywność, farmaceutyka i chemia. Ponieważ zawór pedałowy 3F to zawory bezpośredniego działania, co pozwala uniknąć konieczności uciążliwej obsługi ręcznej i regulacji. Poza tym zawór ten ma funkcję samoblokowania, aby zapobiec przypadkowemu uruchomieniu i zapewnić bezpieczeństwo. Wygodniejsze i wydajniejsze dla pracowników. Na przykład w prasach mechanicznych, operatorzy muszą nadepnąć na pneumatyczny zawór nożny, używając obu rąk do ustawiania materiałów, co znacznie poprawia bezpieczeństwo i precyzję pracy.
Zawory pedałów Ouleikai 4F charakteryzują się dobrym odbiciem, nie odkształcają się i mają drobne gwinty bez zadziorów. Zawór nożny serii 4F, wykonany ze stopu aluminium, z pięcioma portami i dwoma położeniami, jest dostępny z opcjonalną osłoną ochronną, która blokuje zanieczyszczenia w obszarze roboczym.

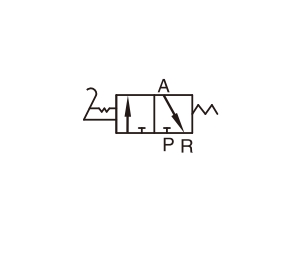

Symbol:
|
Kod zamówienia |
||
| 3FM210 | 08 | L |
| MODEL: | ROZMIAR PORTU: |
Notatka: |
| 3FM: 2-pozycyjny mini zawór stopowy 3-drogowy | 06:G1/8 | 3FM:-- |
| 3F:2 pozycja 3-drogowa | 08:G1/4 | puste: standardowe |
| 4F:2 pozycja 5-kierunkowa |
|
L: z zamkiem |
|
|
|

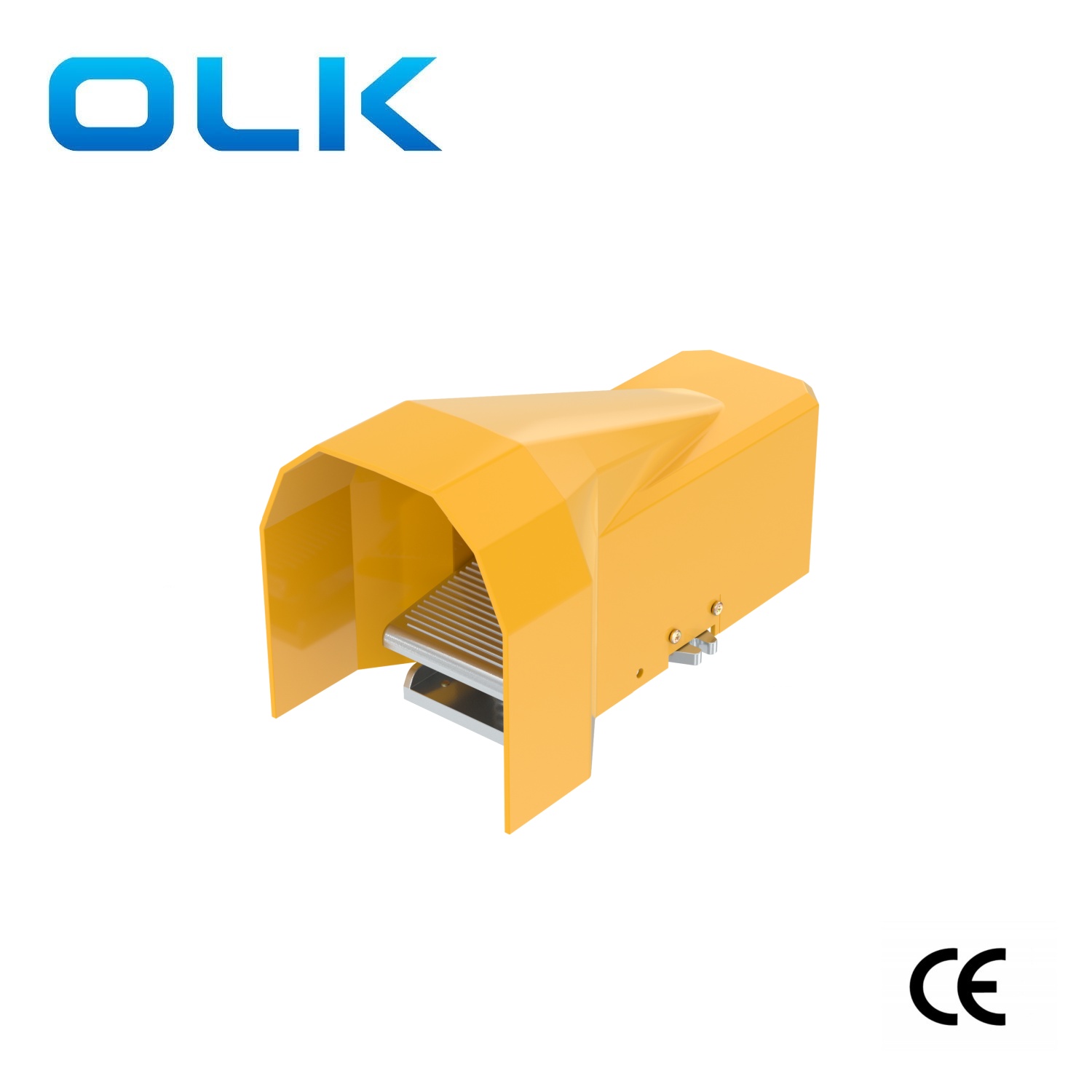

G: ze strażnikiem |
|
|
|
LG: z zamkiem i osłoną |
1. Pedał aluminiowy o konstrukcji bezpośredniego działania, zapewniający stabilność i niezawodność.
2. Jeśli wymagany jest dłuższy czas przełączenia, można wybrać typ zamykany.
3. Mechanizm blokujący jest stabilny i niezawodny, a odblokowanie jest łatwe i szybkie. Jednak ze względu na ograniczenia wymiarów konstrukcyjnych nie jest w stanie wytrzymać częstych silnych uderzeń.
4. Opcjonalnie dostępne są osłony ochronne z tworzywa sztucznego o wysokiej wytrzymałości.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
Bezpośrednie działanie pedału |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0∼0,8(0~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
model |
Średnica portu |
liczba stanowisk |
Temperatura pracy °C |
Materiał korpusu |
|
FV-02 |
G1/8 |
3/2 sposobu |
-20∼70 |
stop aluminium |
|
3F210-06 |
PT1/8 |
3/2drożny |
-20∼70 |
stop aluminium |
| 3F210-06L | PT1/8 | 3/2 sposobu | -20∼70 |
stop aluminium |
|
3FM210-06 |
G1/8 |
3/2drożny |
-20∼70 |
plastikowy |
|
3F210-08 |
PT1/4 |
3/2 sposobu |
-20∼70 |
stop aluminium |
| 3F210-08L | PT1/4 | 3/2 sposobu | -20∼70 |
stop aluminium |
|
3FM210-08 |
G1/4 |
3/2 sposobu |
-20∼70 |
plastikowy |
|
4F210-08 |
PT1/4 |
5/2 sposób |
-20∼70 |
stop aluminium |
|
4F210-08L |
PT1/4 |
5/2 sposób |
-20∼70 |
stop aluminium |
|
4F210-08G |
PT1/4 |
5/2 sposób |
-20∼70 |
stop aluminium |
|
4F210-08LG |
PT1/4 |
5/2 sposób |
-20∼70 |
stop aluminium |
|
FV320 |
G1/8 |
3/2 sposobu |
-5∼60 |
stop aluminium |
|
FV420 |
G1/4 |
4/2drożny |
-5∼60 |
stop aluminium |
Blokada 4F Zawór stopowy Uwaga!
Uwaga: Aby zapewnić prawidłową pracę mechanizmu, należy regularnie dodawać smar.

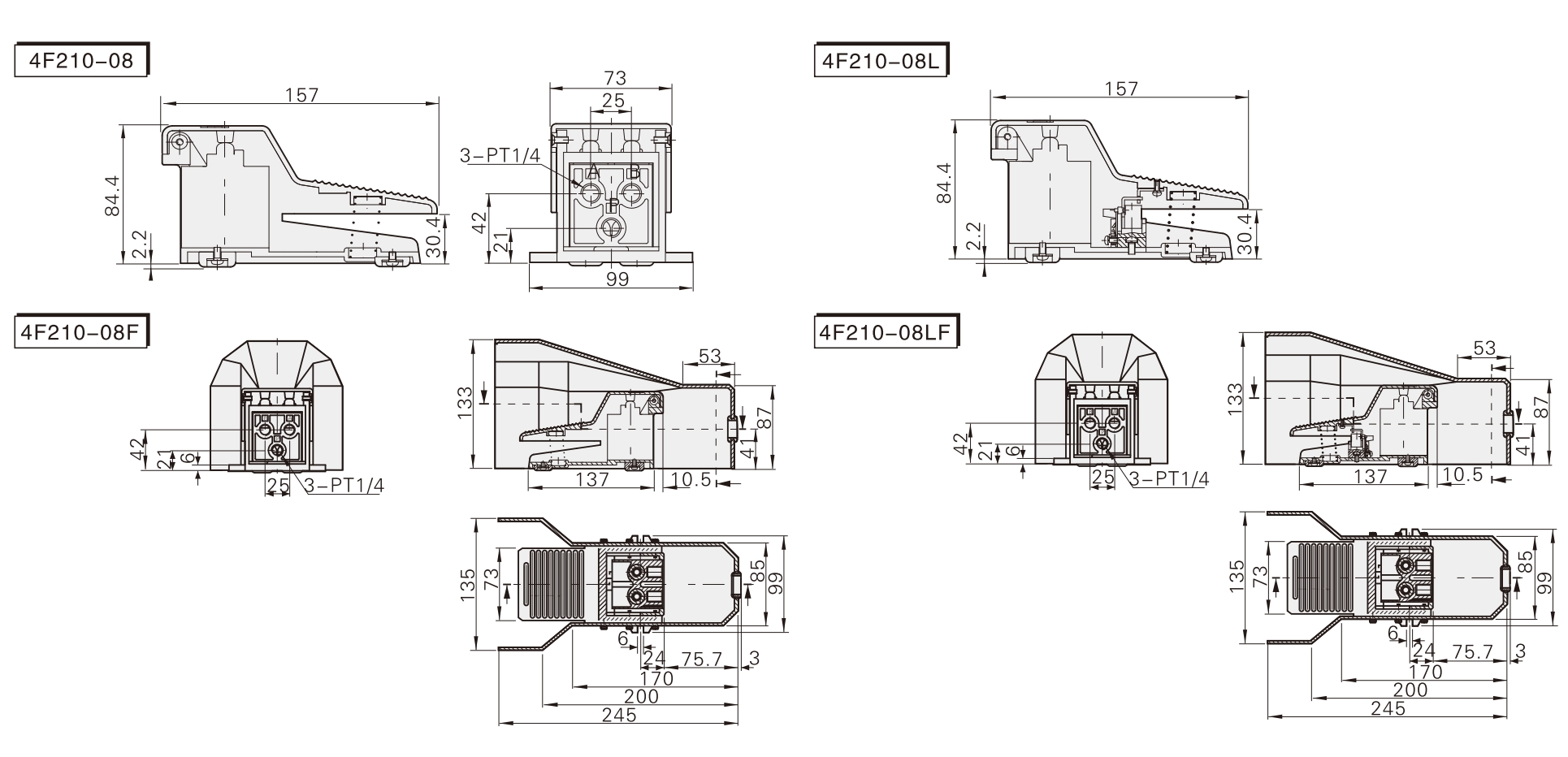

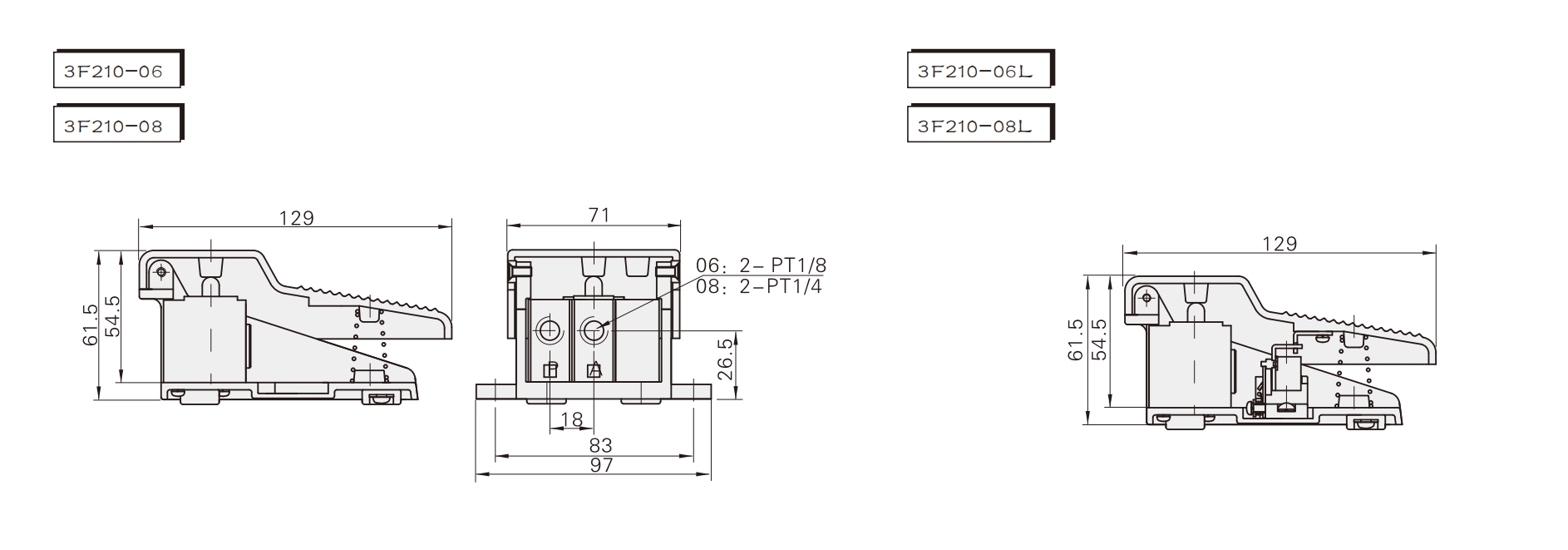

Zawór stopowy 3F 3-drogowy, 5-drogowy zawór stopowy 4F Dane zewnętrzne:
Często zadawane pytania:
Jak odróżnić wygląd zaworu nożnego 3F,4F?

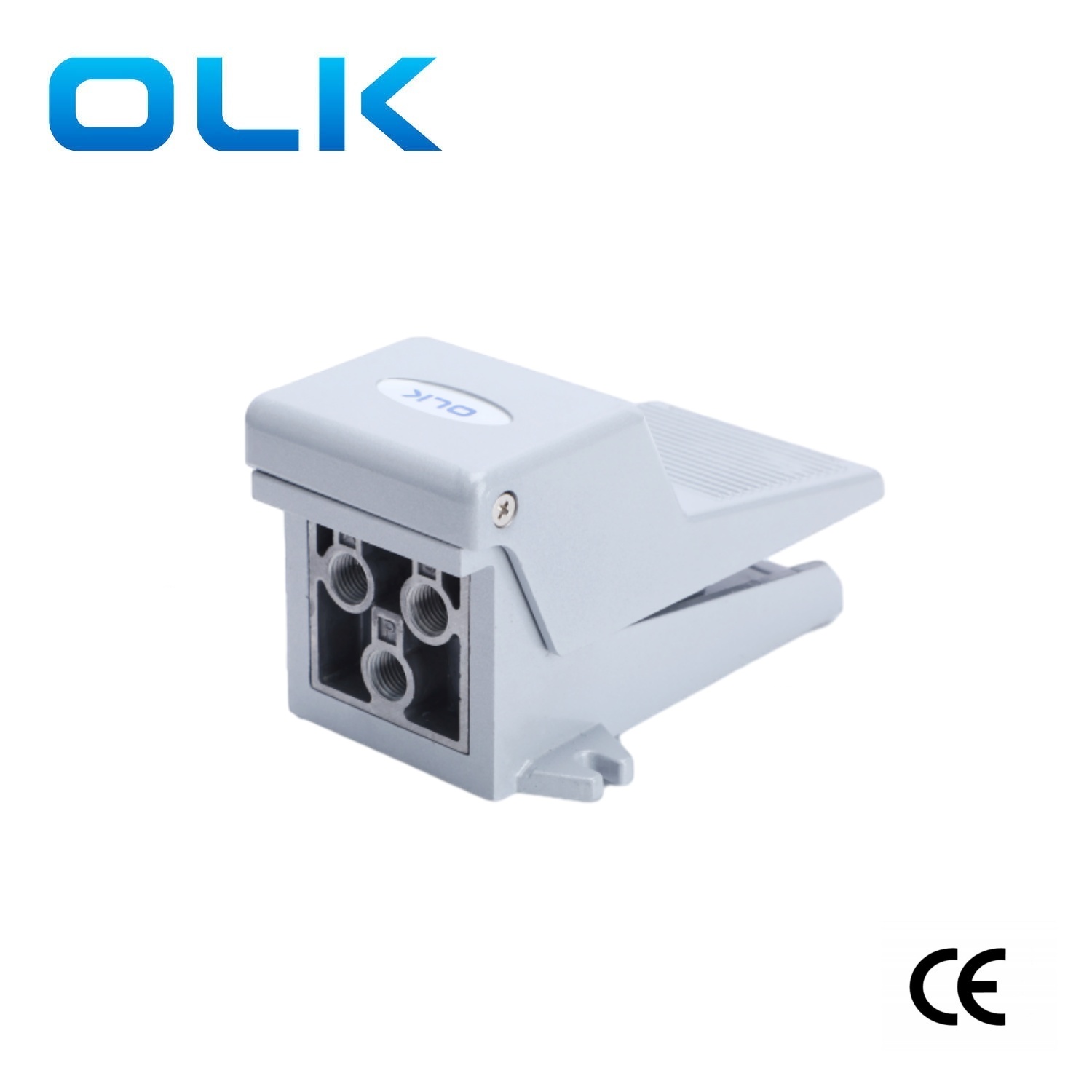

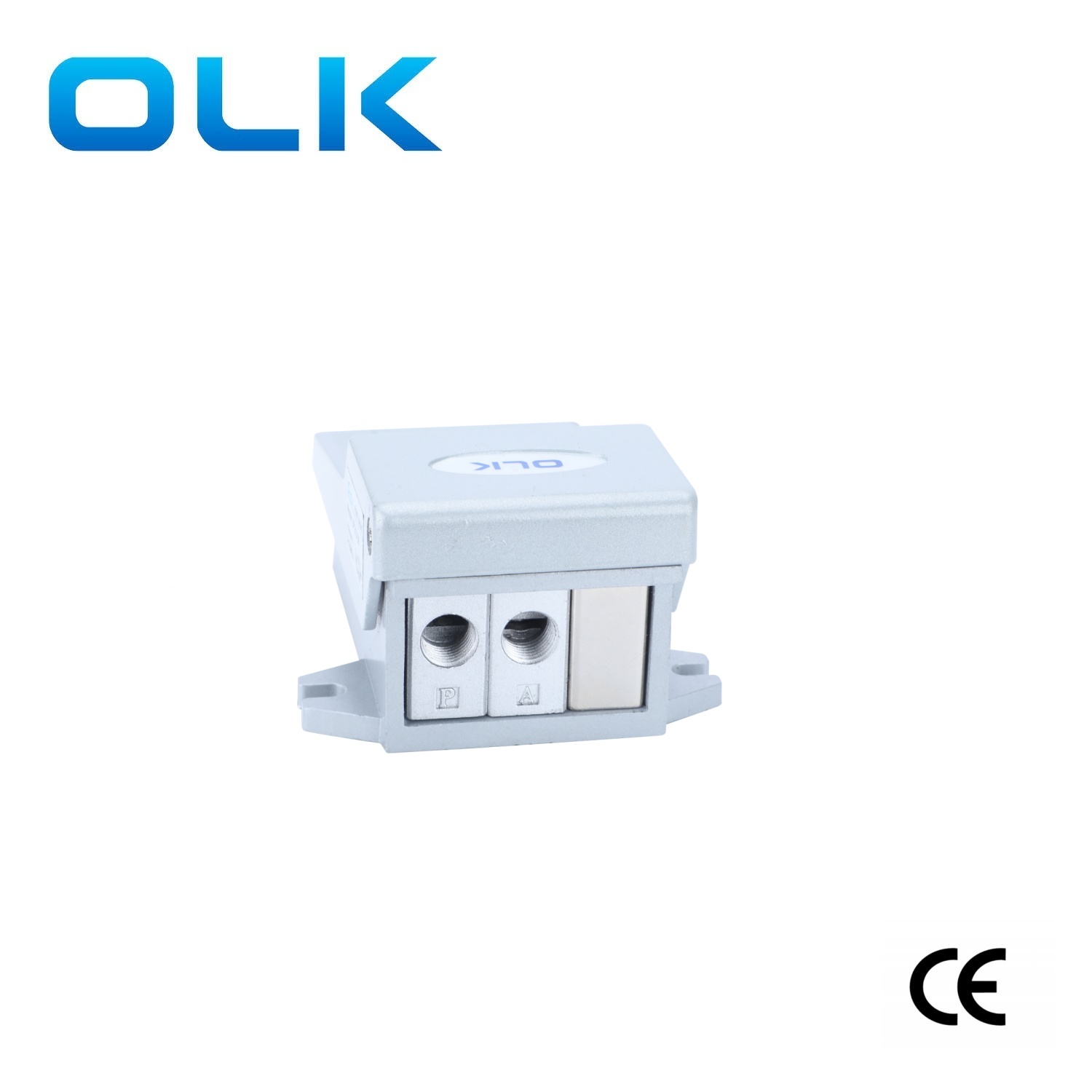

Z tyłu produktu wyraźnie widać dwa otwory na zaworze pedału 3F i trzy otwory na zaworze pedału 4F.
Jaki jest otwór wydechowy w 4F210?
4F210:Wbudowany króciec wydechowy (G1/8) z tłumikiem
Co oznacza „LG” w nożnym zaworze sterującym OLK?
„L” oznacza zawór stopowy z blokadą, „G” oznacza zawór stopowy z pokrywą. Klienci mogą określić model na podstawie konkretnych scenariuszy użytkowania.
Jakiej marki może zastąpić zawór stopowy serii OLK 4F210?
Zawór nożny Airtac typu 4F210.
