Nadajniki Przekaźnik pneumatyczno-elektryczny

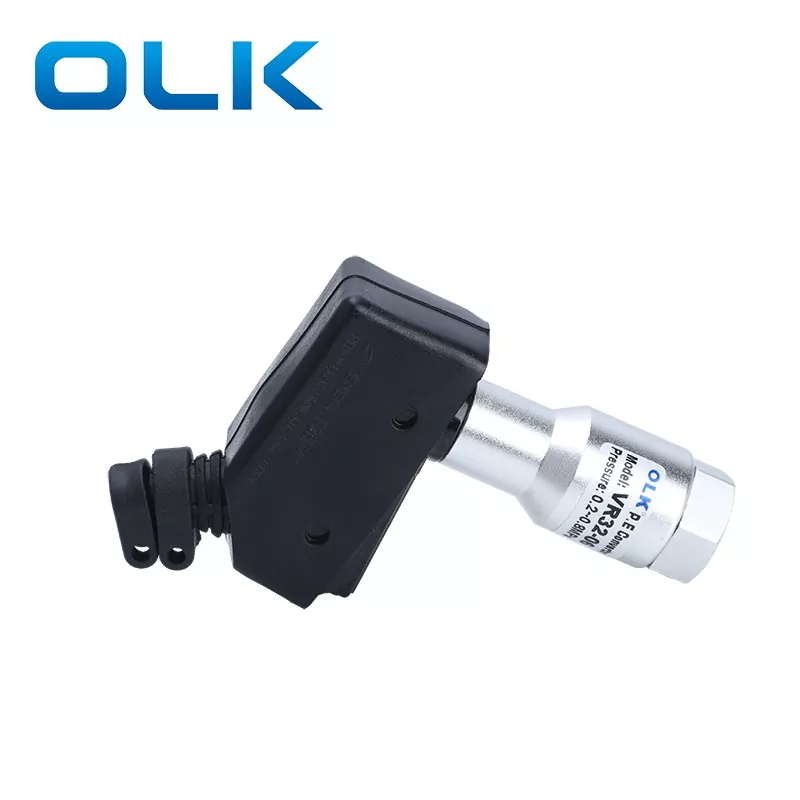

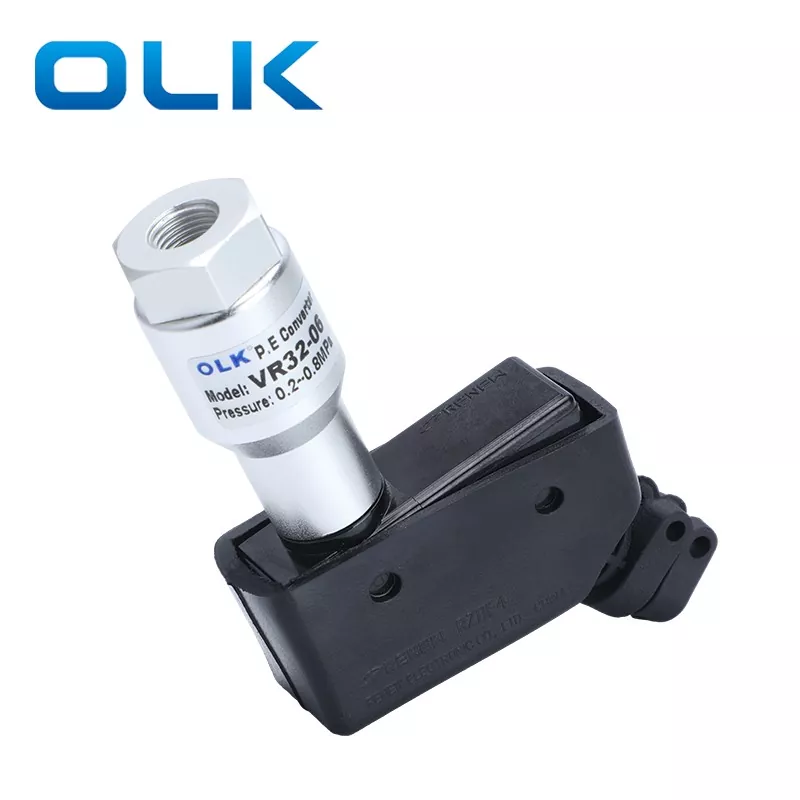

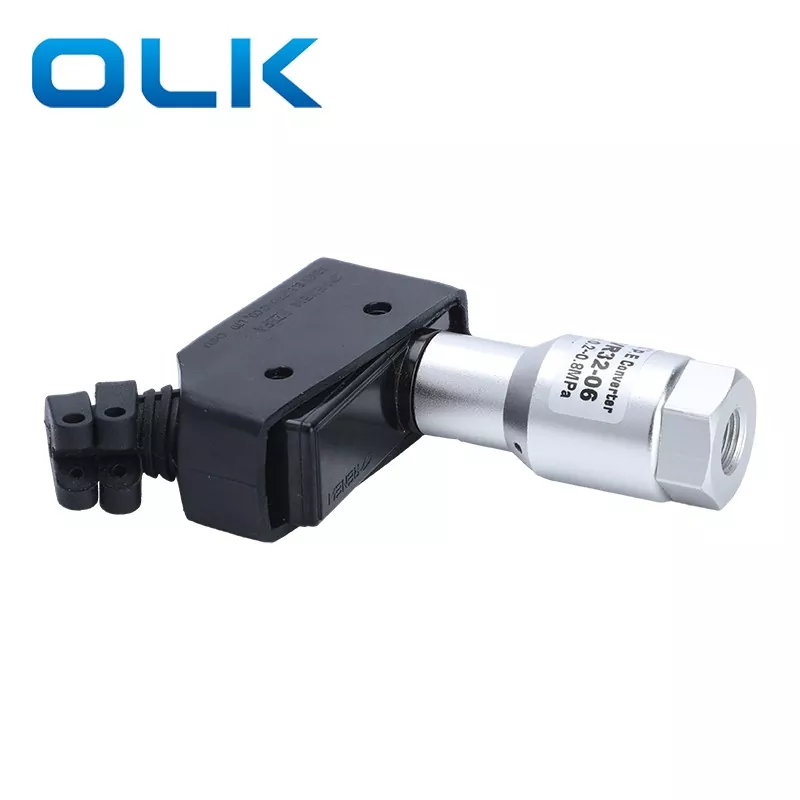

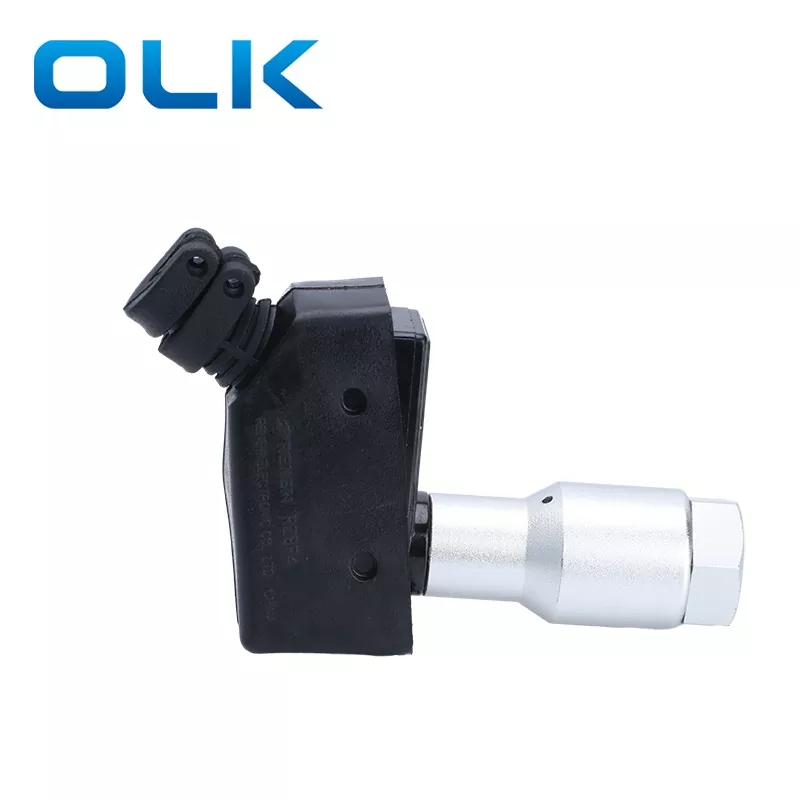

Przekaźniki pneumatyczno-elektryczne OLK Przekaźnik pneumatyczno-elektryczny serii SMC TYPE VR3200 to przełącznik ciśnienia, który przetwarza sygnały pneumatyczne na sygnały elektryczne. Składa się z pięciu głównych części: mikroprzełącznika, sprężyny, tłoka, korpusu i pokrywy. Ciśnienie robocze wynosi 0,1-1,0 MPa. VR3200 Precyzyjne złącza gwintowe pneumatyczno-elektryczne nie dają się łatwo zdemontować. Obydwa końce wyposażone są w zatyczki przeciwpyłowe, a zastosowanie specjalnej osłony ochronnej zwiększa ich trwałość i wydłuża żywotność.

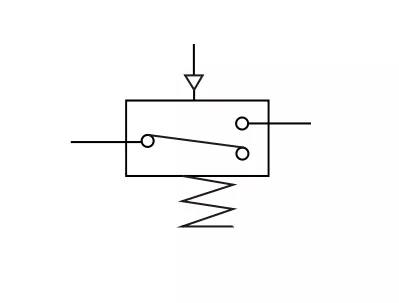

Symbol:

Zastosowania przełączników ciśnienia:

1. Wykrywanie ciśnienia w butli: Pneumatyczny przełącznik ciśnienia wykrywa ciśnienie w cylindrach.

2. Potwierdzenie podciśnienia na ramionach robota: W pobliżu przyssawki ramienia robota na automatycznym przenośniku przełącznik potwierdza zasysanie.

3. Wykrywanie wycieku gazu: Za pomocą czujnika niskiego ciśnienia przełącznik wykrywa niewielkie zmiany gazu w celu pomiaru wycieku.

4. Zarządzanie ciśnieniem zasilania: Podłączając przełącznik ciśnienia do regulatora w układzie pneumatycznym, ciśnienie zasilania można ustawić w oparciu o wyświetlaną wartość ciśnienia. Podczas pracy wyświetlana wartość wskazuje, czy ciśnienie zasilania jest nieprawidłowe. Na przykład na linii produkcyjnej prania wiele przełączników ciśnienia cieczy monitoruje dopływ wody, oleju itp. W cylindrach hydraulicznych przełączniki ciśnienia potwierdzają siłę udaru.

5. Wykrywanie pozycji: Cyfrowy przełącznik ciśnienia wykrywa przeciwciśnienie w dyszy, aby potwierdzić położenie obrabianych przedmiotów.

6. Kontrola przepływu powietrza

7. Monitorowanie zatkania filtra: Czujnik różnicy ciśnień mierzy różnicę ciśnień po obu stronach filtra. Większa różnica oznacza większe zatykanie. W zależności od stopnia zatkania filtr można wyczyścić lub wymienić.

8. Wykrywanie poziomu cieczy: Czujnik różnicy ciśnień wykrywa poziom cieczy poprzez uszczelnienie dolnego portu powietrza. Wraz ze zmianą poziomu cieczy zmienia się ciśnienie netto w podłączonej rurze pionowej, umożliwiając detekcję poziomu.

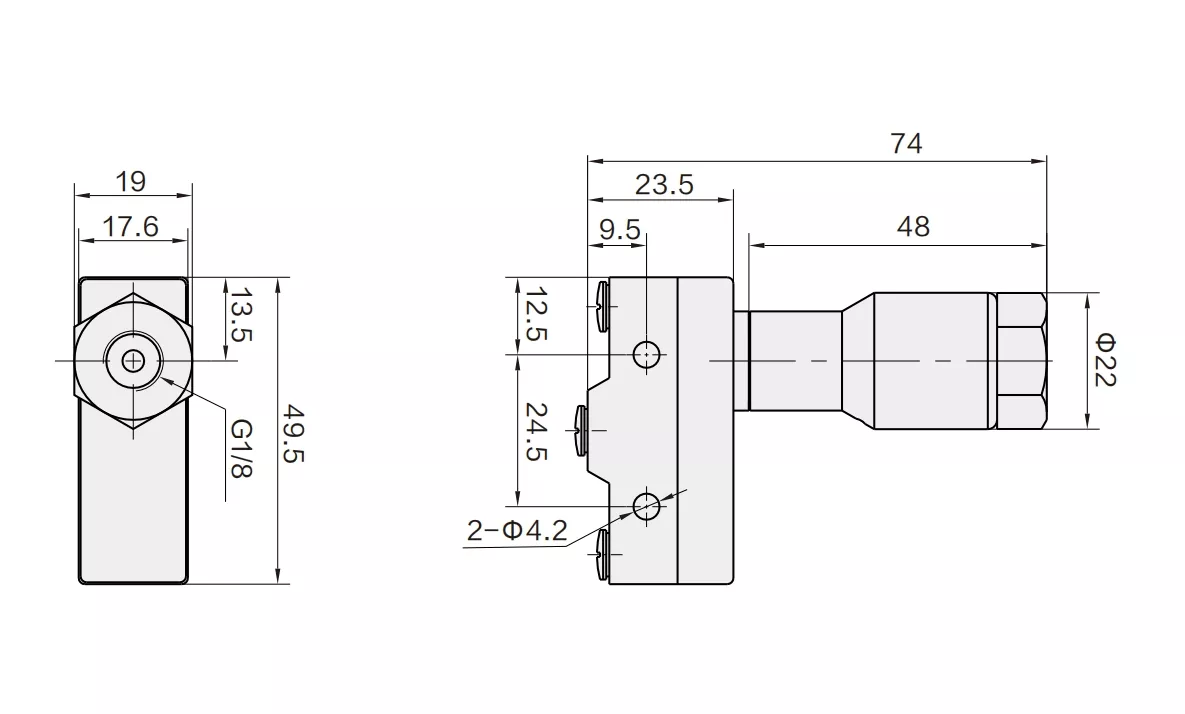

Przetworniki serii SMC typu VR320: Przekaźnik pneumatyczno-elektryczny Parametry ogólne

Często zadawane pytaniado konwertera elektropneumatycznego VR32:

1. Czy przekaźnik elektropneumatyczny VR32 może bezpośrednio zastąpić przekaźnik VR3200 lub VR3201 firmy SMC?

Tak. Seria VR32 firmy OLK jest w pełni kompatybilna z serią SMC VR3200/3201 pod względem wymiarów montażowych, rozmiaru portu (1/8") i parametrów elektrycznych. Jest to w 100% zamiennik typu drop-in w bardziej konkurencyjnej cenie. Ekonomiczny zamiennik VR3200!

2. Jaka jest różnica pomiędzy konwerterem VR32 a wyłącznikiem ciśnieniowym?

VR32 to mechaniczny przekaźnik pneumatyczno-elektryczny przeznaczony do przetwarzania sygnału pneumatycznego na elektryczny sygnał stykowy. Jest prosty i trwały, używany głównie do wykrywania stanu „WŁ./WYŁ.” powietrza lub potwierdzenia skoku. Z drugiej strony przełączniki ciśnienia są często wyposażone w cyfrowe wyświetlacze i precyzyjne skale regulacyjne do monitorowania określonych wartości ciśnienia.

3.Jakie są typowe scenariusze zastosowań przetwornic pneumatyczno-elektrycznych VR32?

Przekaźnik wykrywający położenie cylindra:

Wykrywanie limitu skoku cylindra: Kiedy cylinder osiąga limit, ciśnienie wzrasta, a VR32 wysyła sygnał do sterownika PLC, zachęcając maszynę do przejścia do następnego kroku.

Blokada bezpieczeństwa: Maszyna uruchomi się dopiero wtedy, gdy ciśnienie powietrza osiągnie normę, a obwód zostanie podłączony.
