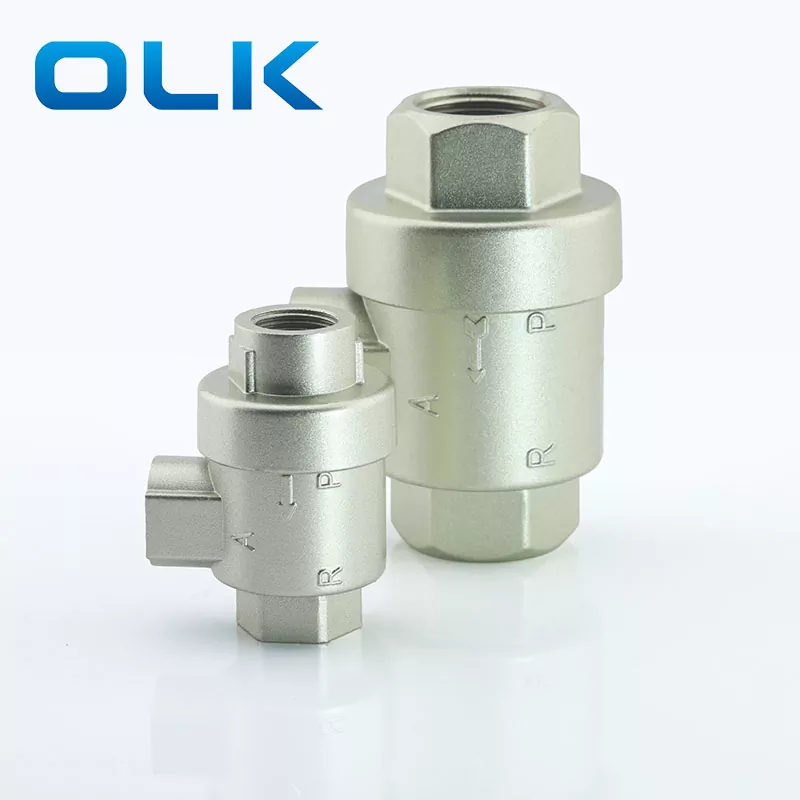

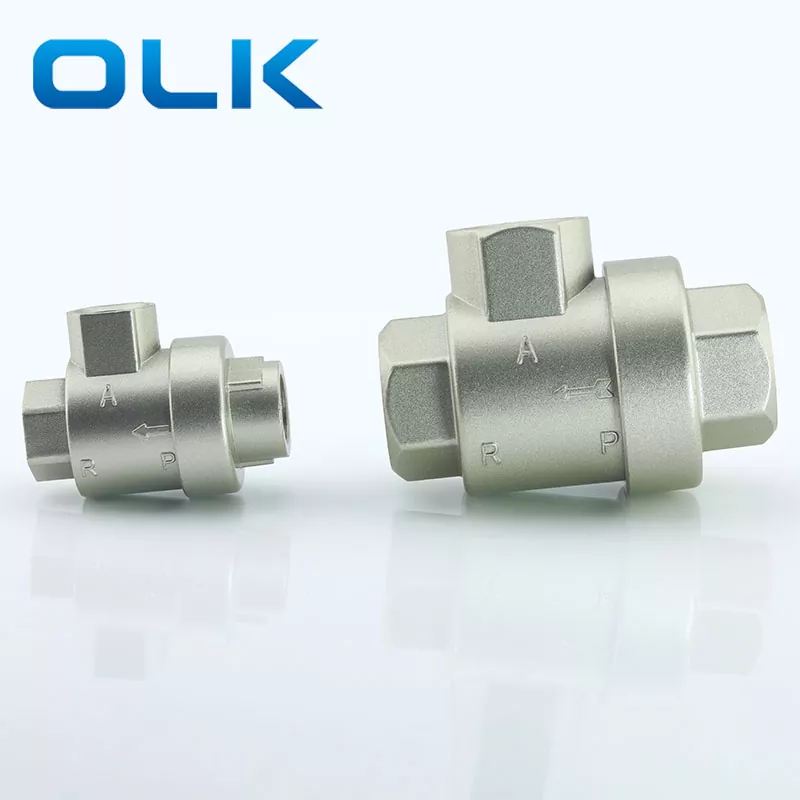

Szybki zawór wydechowy OLK XQ to zawór, który automatycznie wyczerpuje gaz na ujściu, gdy ciśnienie wlotowe spada do określonej wartości. Gdy na wlotie występuje ciśnienie powietrza, rdzeń zaworu (pierścień uszczelniająca w jedną stronę lub przepona) jest pchany, zamykając port wydechowy i wyjście z gniazdka. Po opróżnieniu wlotu ciśnienie wylotowe popycha rdzeń zaworu, aby uszczelnić wlot, a gaz wylotowy szybko wyczerpuje się przez port wydechowy. XQ Szybki zawór wydechowy oferuje pięć opcji rozmiaru połączenia: M5, G1/8, G1/4, G3/8 i G1/2.
XQ Szybki zawór wydechowy jest używany w sytuacjach, w których komponenty pneumatyczne i urządzenia muszą szybko wyczerpać. Jeśli zostanie zainstalowany między cylindrem a zaworem kierunkowym, cylinder wyczerpuje się bezpośrednio przez szybkie zawór wydechowy XQ zamiast zaworu kierunkowego, znacznie zwiększając prędkość ruchu cylindra. Efekt ten jest szczególnie zauważalny, gdy rurociąg między cylindrem a zaworem jest długi. Jeśli port wydechowy zaworu kierunkowego jest duży, a rura łącząca między cylindrem a zaworem jest krótka, zainstalowanie szybkiego zaworu wydechowego nie jest konieczne.
Aby osiągnąć szybki spalin, ciśnienie na wlotie szybkiego zaworu wydechowego musi zostać szybko opróżnione, aby przejście wydechowe na wlocie (między zaworem kierunkowym a szybkim zaworem wydechowym) musi zostać niezakłócone.
Upewnij się, że cylinder ma wystarczającą pojemność amortyzacji przy użyciu zaworu szybkiego wydechu XQ.
| Kod zamawiania: |
|
| XQ17 | 0600 |
| Model: XQ Series 3/2 Way Szybki zawór wydechowy | Rozmiar portu: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
Specyfikacja |
Rozmiar portu |
Otwór (MM) |
Przepływ (m³/min) |
Trwałość (cykle x10⁴) |
Zakres ciśnienia roboczego (MPA) |
Czas odpowiedzi (-ów) |
|
XQ-M5 |
M5 |
4 |
– |
≥ 200 |
0,12 ~ 1,0 |
≤ 0,03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0,3 |
≤ 0,03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0,9 |
≤ 0,03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2,5 |
≤ 0,04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4,5 |
≤ 0,05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
FAQ:
Jaka jest funkcja szybkiego zaworu wydechowego XQ?
Zmniejsz zużycie powietrza i popraw efektywność energetyczną systemów pneumatycznych:
Ze względu na działanie zaworu szybkiego wydechu cylindra powietrza XQ, cylinder pneumatyczny musi tylko użyć niewielkiej ilości sprężonego powietrza podczas ruchu, bez rozładowywania dużej ilości powietrza do środowiska. Pomaga to zmniejszyć zużycie powietrza systemu i poprawić wydajność energetyczną układu pneumatycznego.
Co należy zauważyć podczas instalowania szybkiego zaworu wydechowego XQ?

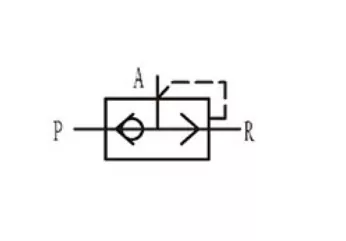

Upewnij się, że kierunek instalacji zaworu jest prawidłowy, zwykle oznaczony P (wlot), A (wylot) i R (port wydechowy)
