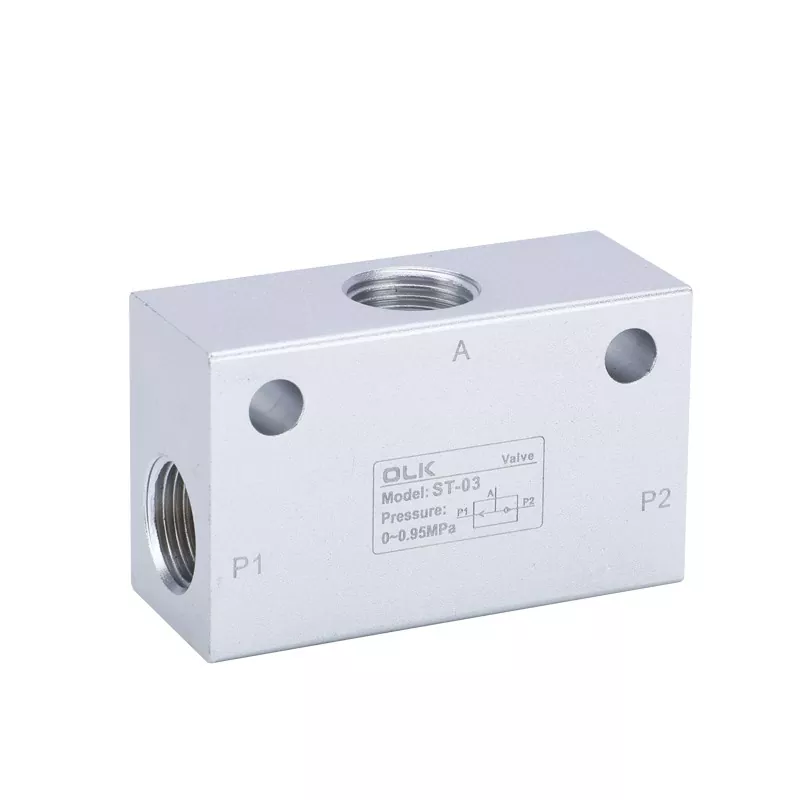

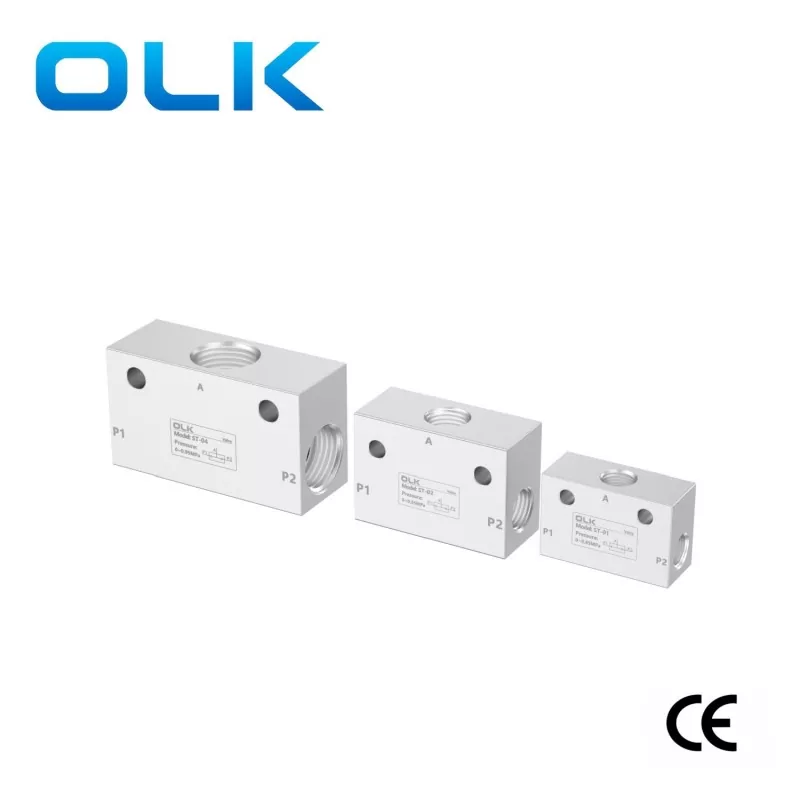

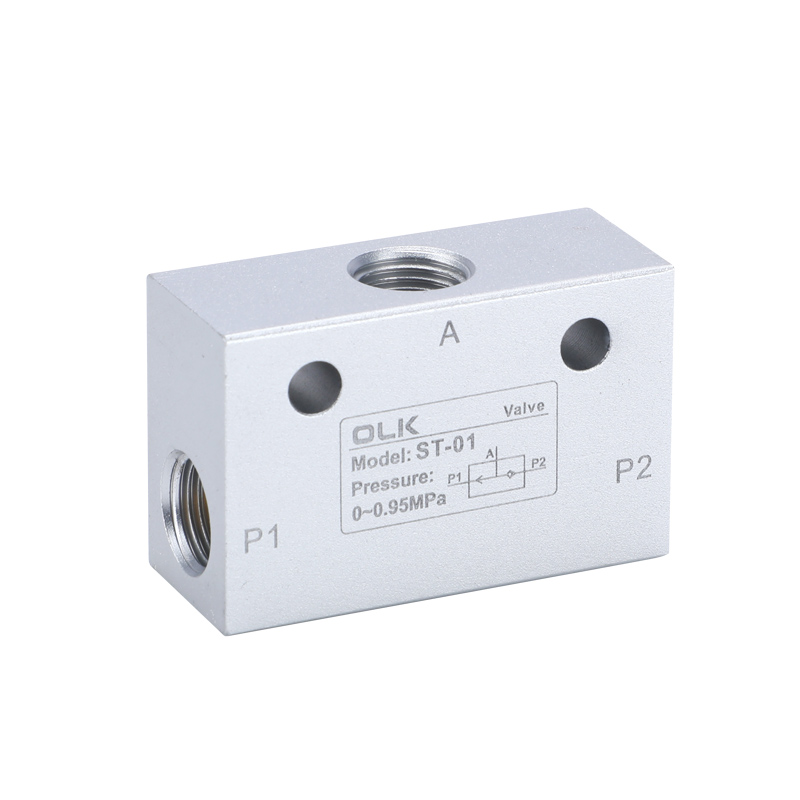

Zawory wahadłowe serii ST

Zawory wahadłowe serii Ouleikai (OLK) ST mają dwa porty wlotowe „IN” i jeden port wylotowy „OUT”. Kiedy jeden z importów ma dane wejściowe, eksport ma dane wyjściowe. Jeżeli oba ciśnienia wlotowe nie są równe, wlot i wylot wysokiego ciśnienia są połączone. Jeżeli oba ciśnienia wlotowe są równe, wlot z pierwszym ciśnieniem wejściowym jest podłączony do portu wyjściowego.

Zawór trójdrogowy ST, znany również jako zawory selektorowe lub zawory zwrotne z podwójnym pilotem, jest zasadniczo trójdrogowym hydraulicznym zaworem zwrotnym pilotowym. Automatycznie wybierają obwód hydrauliczny. Gdy siłownik jest zasilany z dwóch źródeł oleju pod naprzemiennym ciśnieniem i konieczne jest otwarcie przyłącza oleju o wyższym ciśnieniu, stosuje się zawór trójdrogowy.

Zawory wahadłowe serii ST z przezroczystym gwintem, szybki wydech, duża wydajność wentylacji, łatwa instalacja, możliwość sprężania gazu; szybka emisja

Środki ostrożności i problemy związane z aplikacją:

Zawory wahadłowe są używane głównie do wyboru sygnału, na przykład w obwodach przełączających między trybem ręcznym i automatycznym.

Jeśli złączki rurki powietrznej nie zostaną odpowiednio dobrane, co spowoduje, że wlot lub wylot powietrza w porcie będzie bardzo mały, rdzeń zaworu może nie przesunąć się całkowicie, co doprowadzi do połączenia wszystkich portów. Należy temu zapobiegać. ST-01:G1/8; ST-02:G1/4; ST-03:G3/8; ST-04:G1/2

Zawory wahadłowe można również stosować w obwodach przełączających wysokiego i niskiego ciśnienia. Jednakże 2-pozycyjny zawór 3-drogowy należy zainstalować po stronie wlotowej wysokiego ciśnienia zaworu trójdrogowego, aby uniknąć ryzyka utraty niskiego ciśnienia.

Symbol:

Zawór trójdrogowy serii ST Parametry ogólne

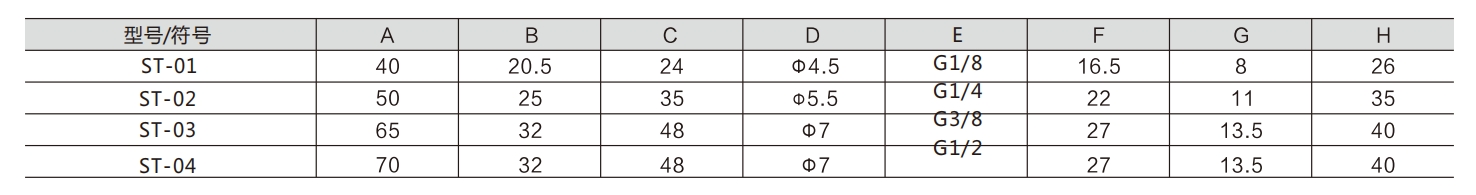

Zawór trójdrogowy serii ST o różnych parametrach
